- Точное движение благодаря прочной и эргономичной конструкции корпуса
- Использование циклоидального беззазорного редуктора
- Полная совместимость с различными роботизированными системами, такими как ABB, Fanuc, Kuka и Yaskawa
- Простота использования с внешним серводвигателем и управлением ПЛК
- Специальное производство в соответствии с желаемыми размерами и весом в соответствии с требованиями заказчика
серия 3H
Позиционер на три станции
Стандартные характеристики
Техническая информация

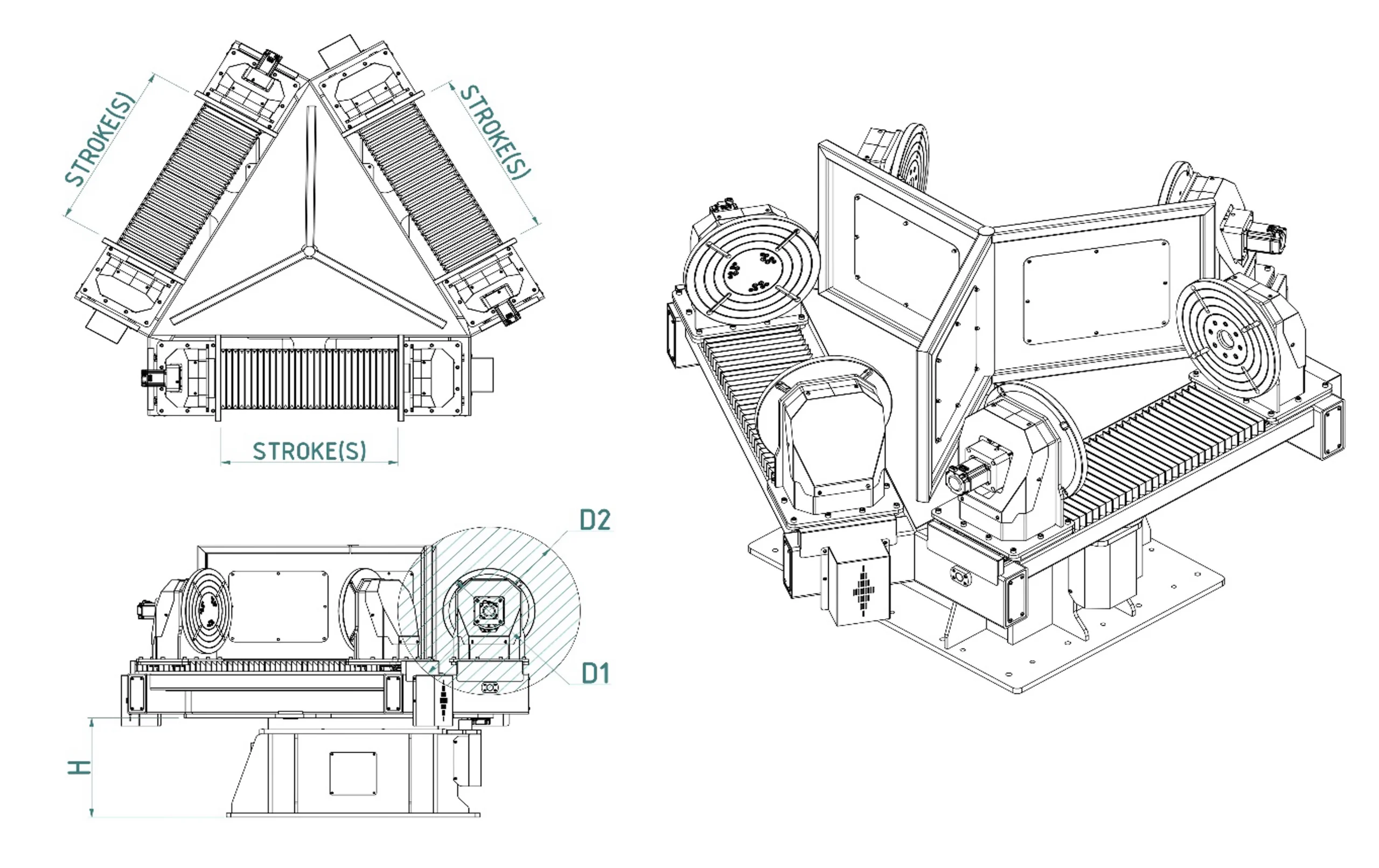

Technical Data | RP3H-0500 | RP3H-1000 | RP3H-3000 | RP3H-5000 | |
Max. Payload | kg | 500 | 1000 | 3000 | 5000 |
Height (H) | mm | 500 | 500 | 600 | 1000 |
Stroke (S) | mm | 1000 | 1000 | 1000 | 1250 |
1250 | 1250 | 1250 | 1500 | ||
1500 | 1500 | 1500 | 2000 | ||
Table Diameter (D) | mm | 300 | 400 | 750 | 1000 |
Max. Fixture Diameter (D2) | mm | 750 | 900 | 1000 | 1250 |
1000 | 1000 | 1250 | 1500 | ||
1250 | 1200 | - | 1750 | ||
Rotation Max. Speed | rpm | 20 | 10 | 7 | 5 |
Rotation Index Time | s/180° | 2 | 3,5 | 4,8 | 6,5 |
Center Of Gravity Radial Offset | mm | ≤ 200 | ≤ 200 | ≤ 150 | ≤ 150 |
Index Max. Speed | rpm | 8 | 8 | 6 | 6 |
Index Axis Time | s/180° | 6 | 6 | 6 | 5 |
Recommended Servo Motors | ABB, FANUC, KUKA ,MITSUBISHI, PANASONIC, SCHNEIDER, SIEMENS, YASKAWA | ||||
