Membranplatten-Schweißsysteme

Produktfotos

Membranplatten-Schweißsysteme

Membranplatten-Schweißsysteme sind innovative Schweißtechnologien, die in der Herstellung von Kesselmembranwänden höchste Präzision und Effizienz bieten. Diese Systeme werden zur Verbindung von Rohren und Flachstählen mit unterschiedlichen Durchmessern und Wandstärken eingesetzt. Sie steigern die Produktionsgeschwindigkeit und optimieren gleichzeitig die Schweißqualität. Dank automatischer Positionierungs- und Spannfunktionen minimieren Membranplatten-Schweißsysteme Bedienfehler und bieten eine zuverlässige Lösung für industrielle Fertigungsprozesse.

Diese speziell entwickelten Automatisierungssysteme sind für präzise und schnelle Schweißvorgänge in modernen Produktionsumgebungen konzipiert. Besonders in der Energie- und Industriebranche erleichtern sie die Verbindung von Rohren und Lamellen und verbessern die Qualität der Schweißnähte. Mit ihrer Fähigkeit zum beidseitigen Schweißen und den integrierten Steuermechanismen senken diese Systeme nicht nur die Produktionskosten, sondern erhöhen auch die Arbeitssicherheit und Produktivität.

Was sind Membranplattenschweißsysteme?

Membranplatten-Schweißsysteme sind innovative Automatisierungslösungen, die bei der Herstellung von Kesselmembranwänden eingesetzt werden. Diese Systeme steigern die Produktionskapazität durch beschleunigte Schweißprozesse und optimieren gleichzeitig die Schweißqualität. Membranplatten bestehen aus einer Kombination von Rohren mit unterschiedlichen Durchmessern und Lamellen mit variierenden Stärken. Die präzise Platzierung und Verschweißung dieser Komponenten ist maßgeblich von der Genauigkeit des Systems abhängig.

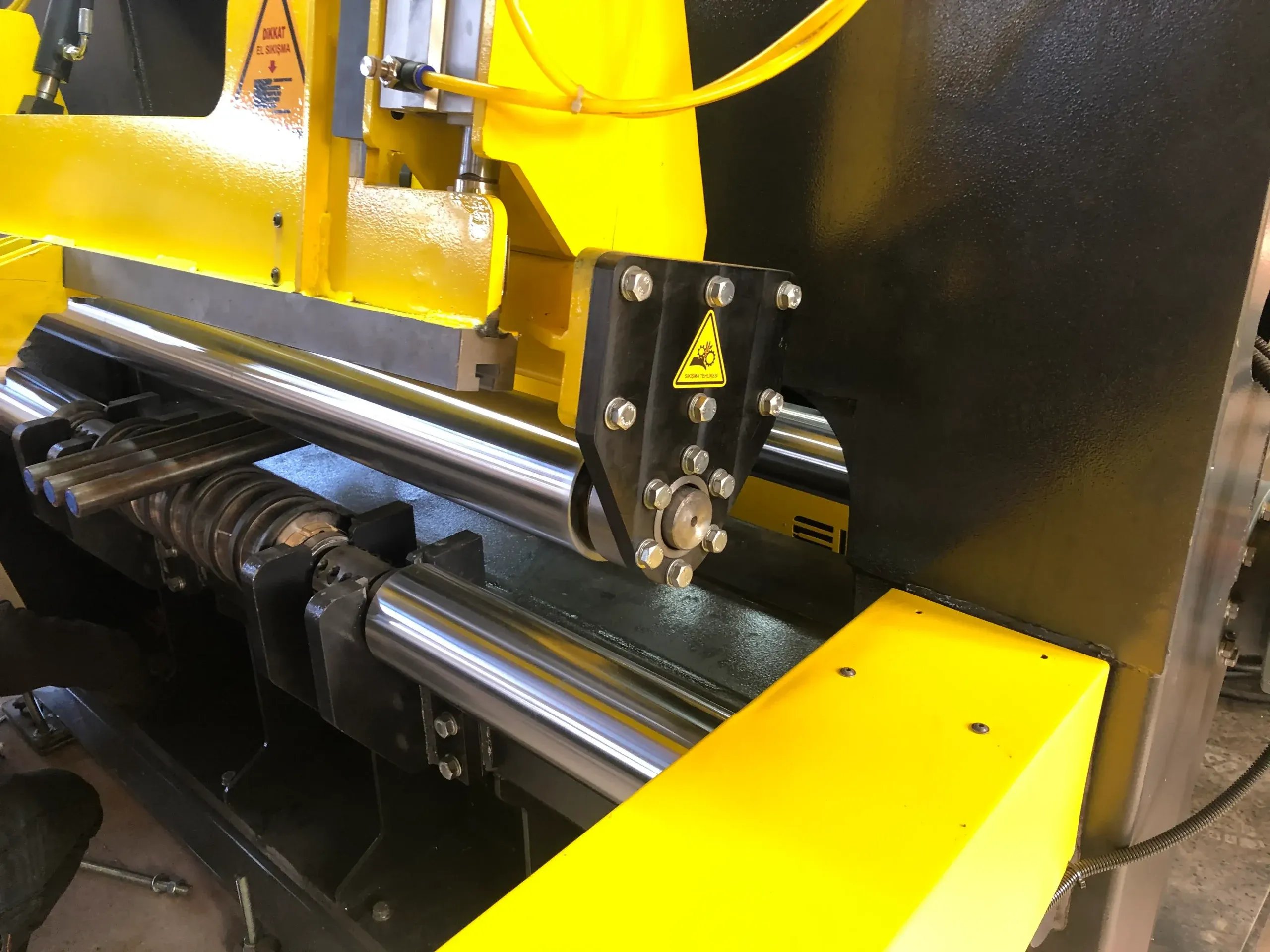

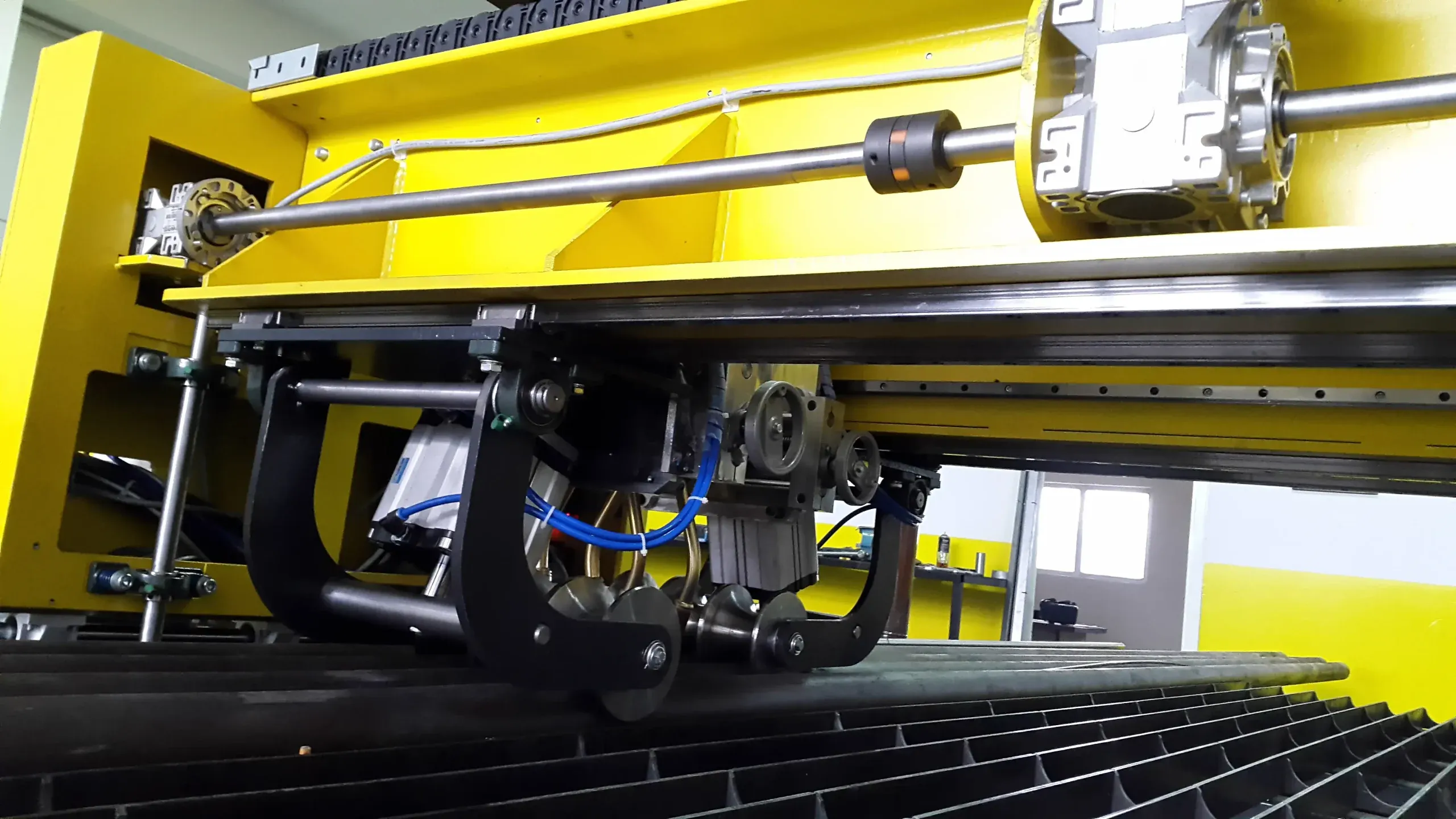

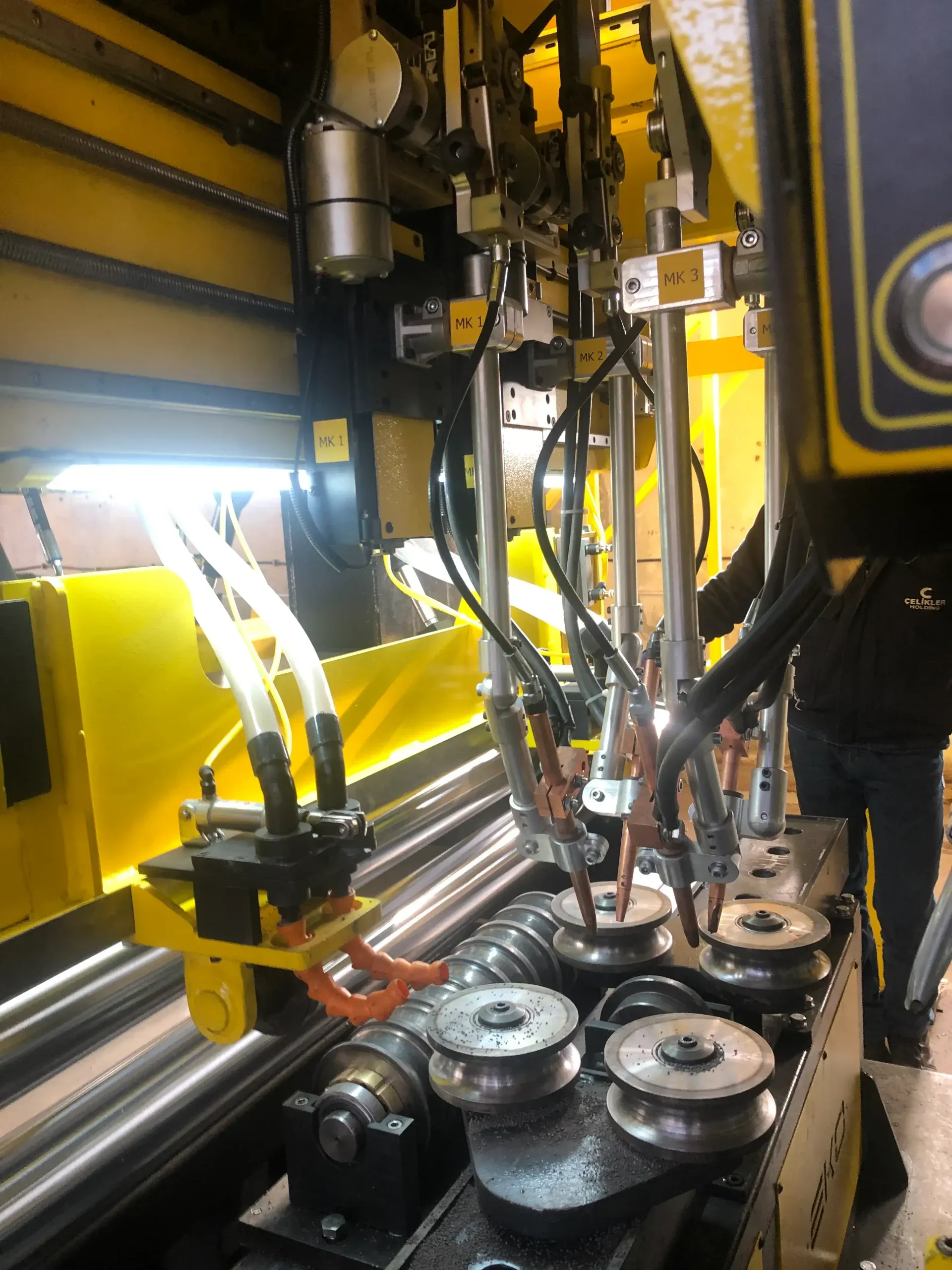

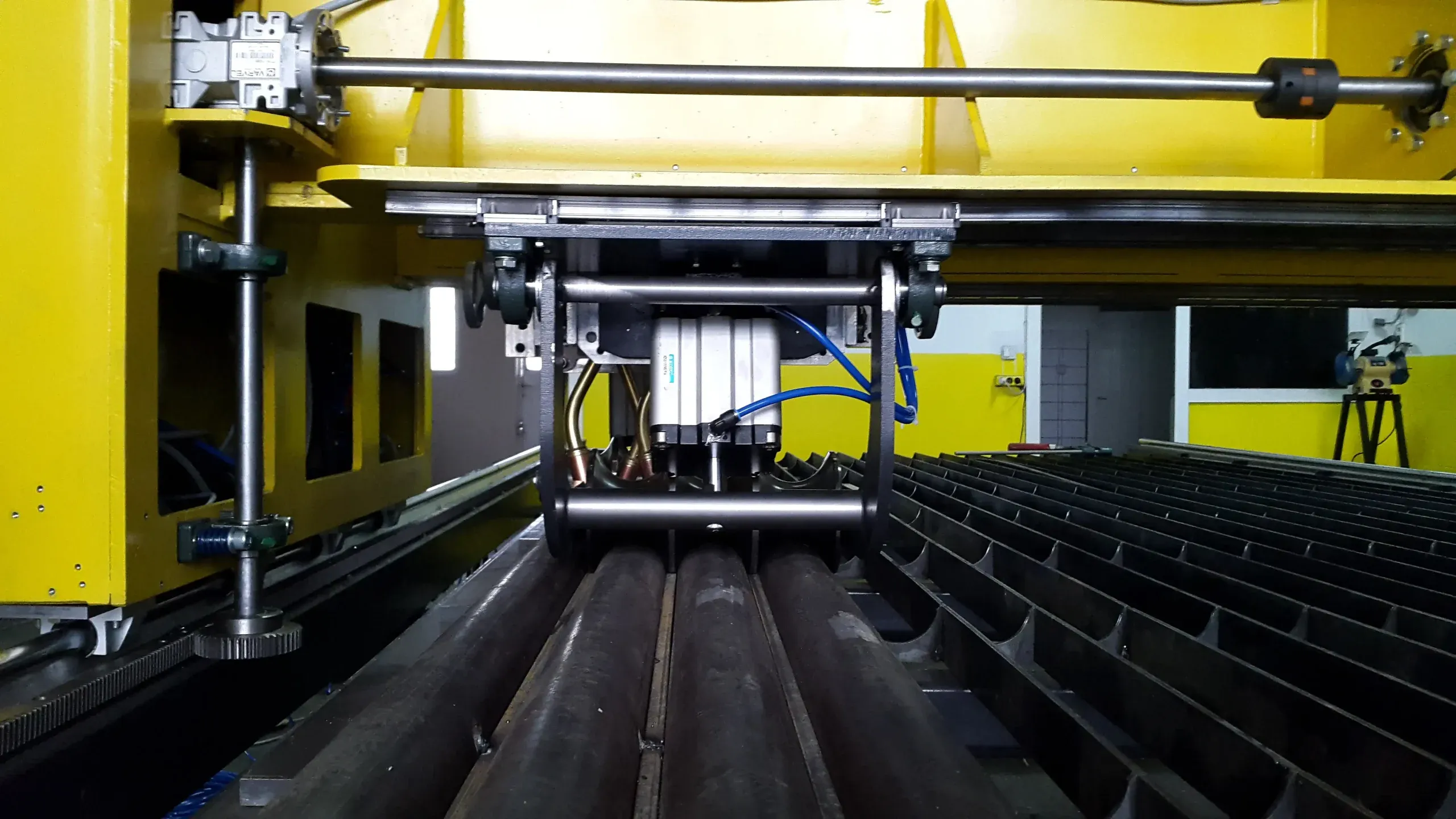

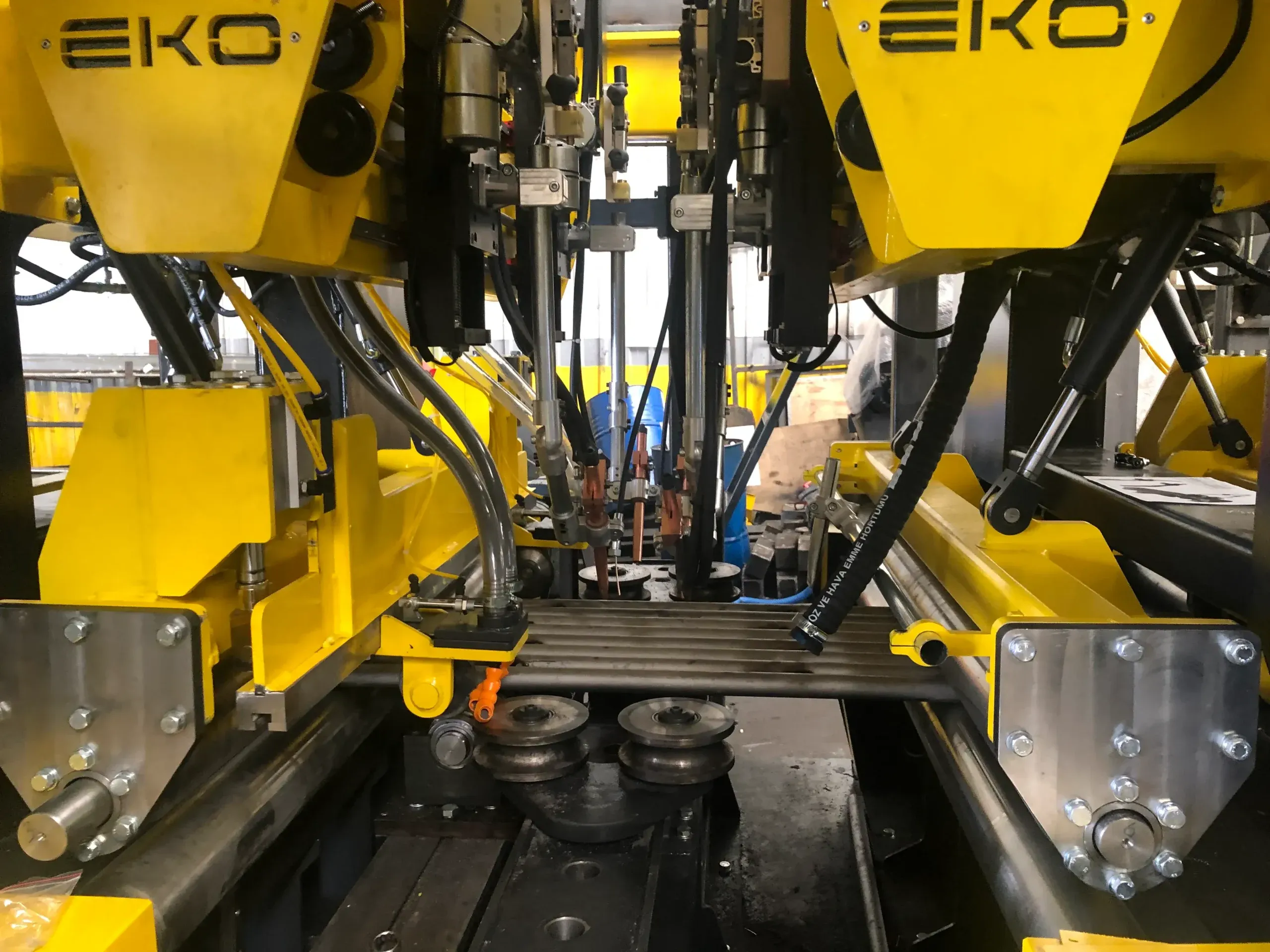

Das System ermöglicht die Fixierung der Rohre und Lamellen auf einer Spannvorrichtung mithilfe von Druckrollen. Diese Fixierung erlaubt eine lineare und hochpräzise Ausführung der Schweißnaht. Spezielle Brennersysteme, die beidseitig an den Lamellen gleichzeitig schweißen können, minimieren die Nahtverformung. Die automatische Positionierung erlaubt es dem System, sich an die Dimensionen von Rohren und Lamellen anzupassen und reduziert somit Bedienfehler auf ein Minimum.

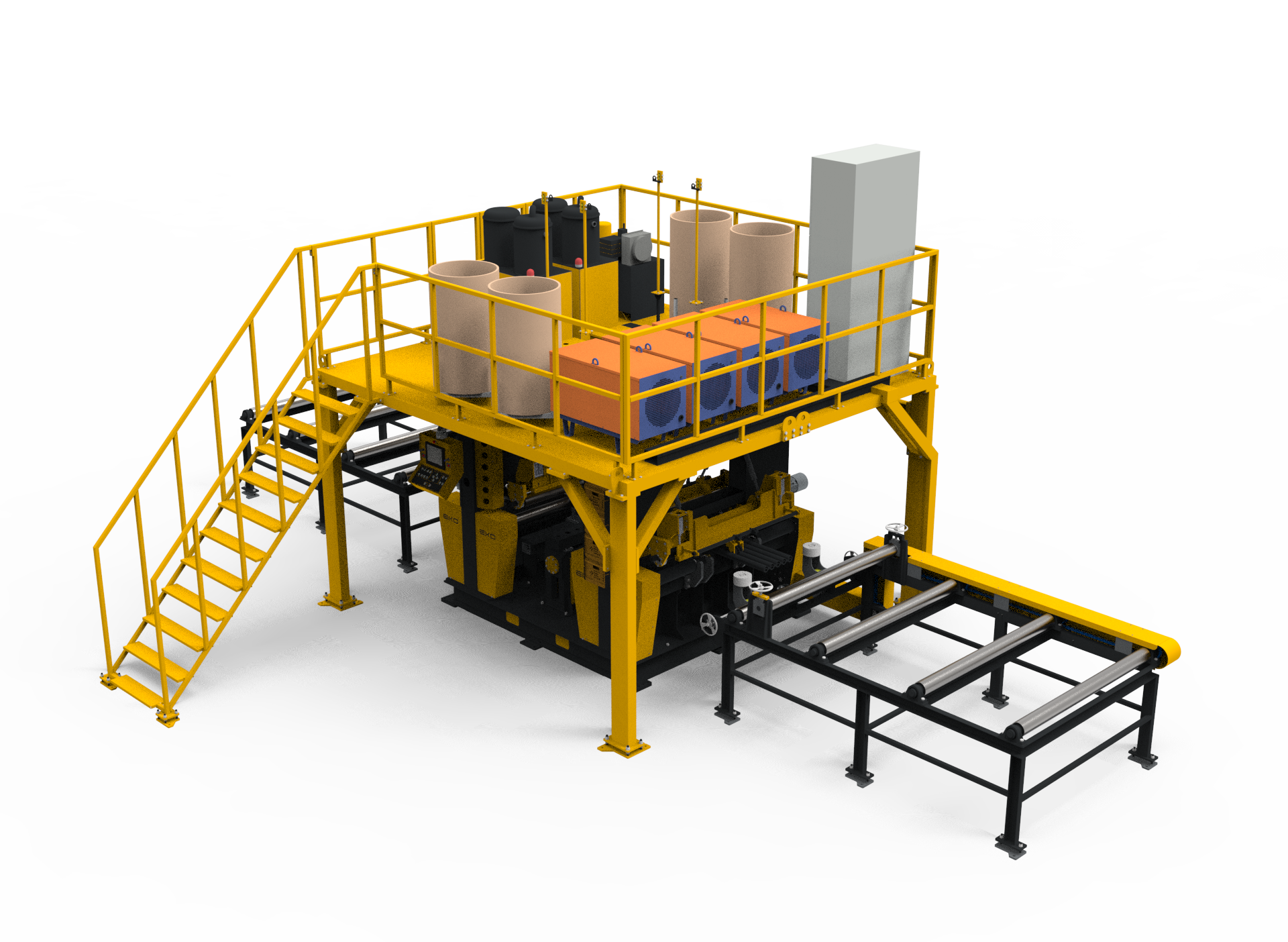

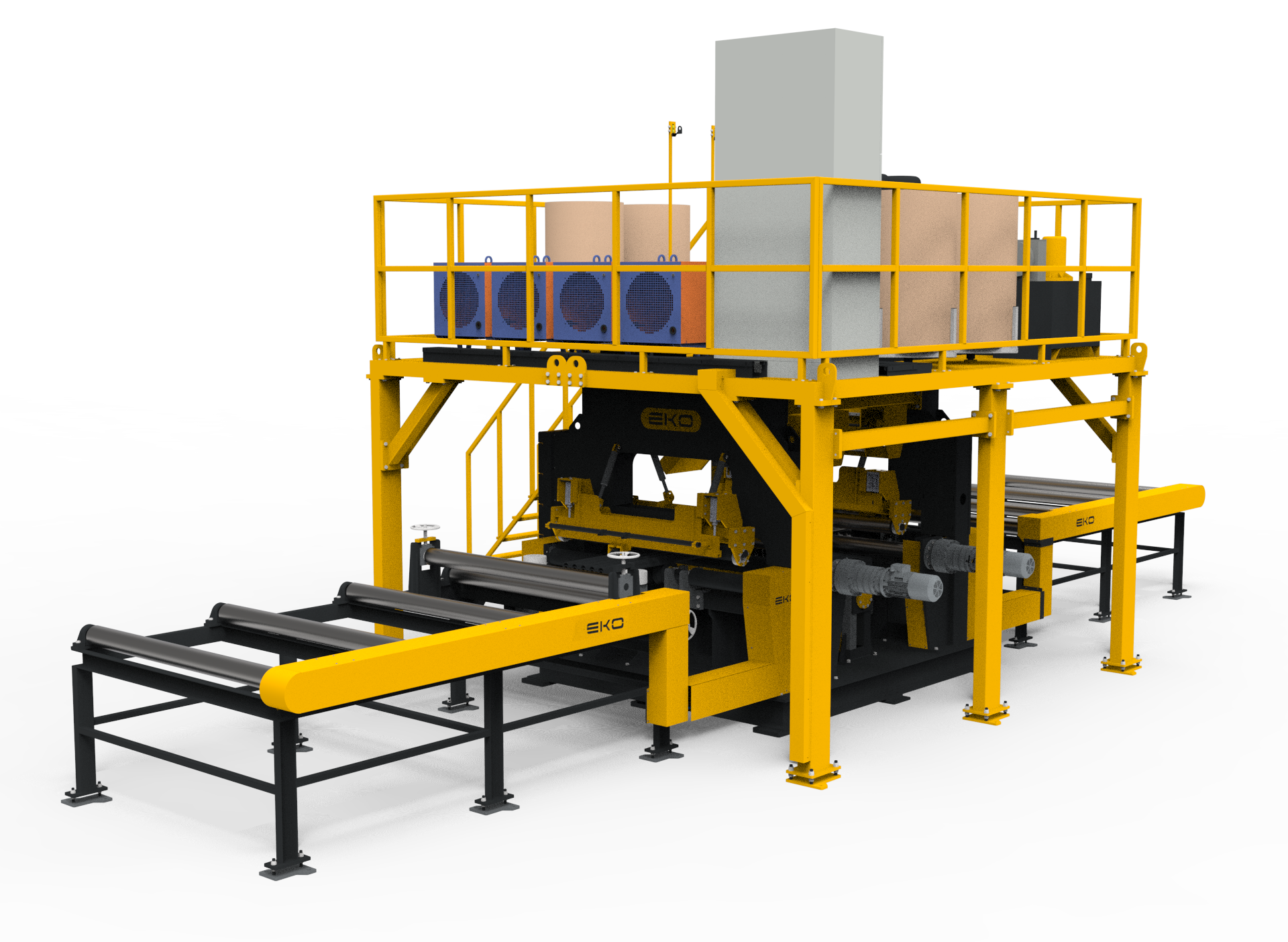

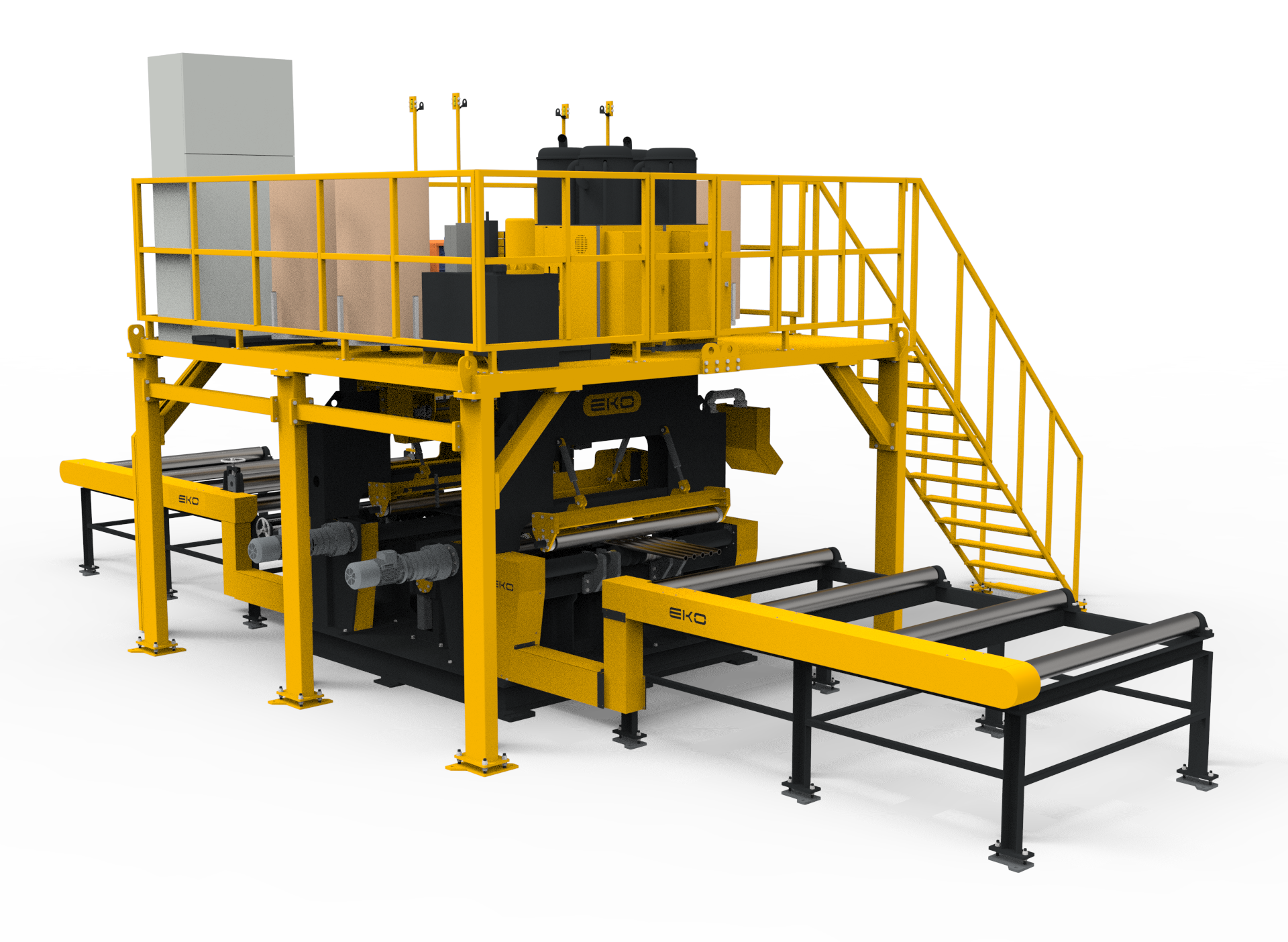

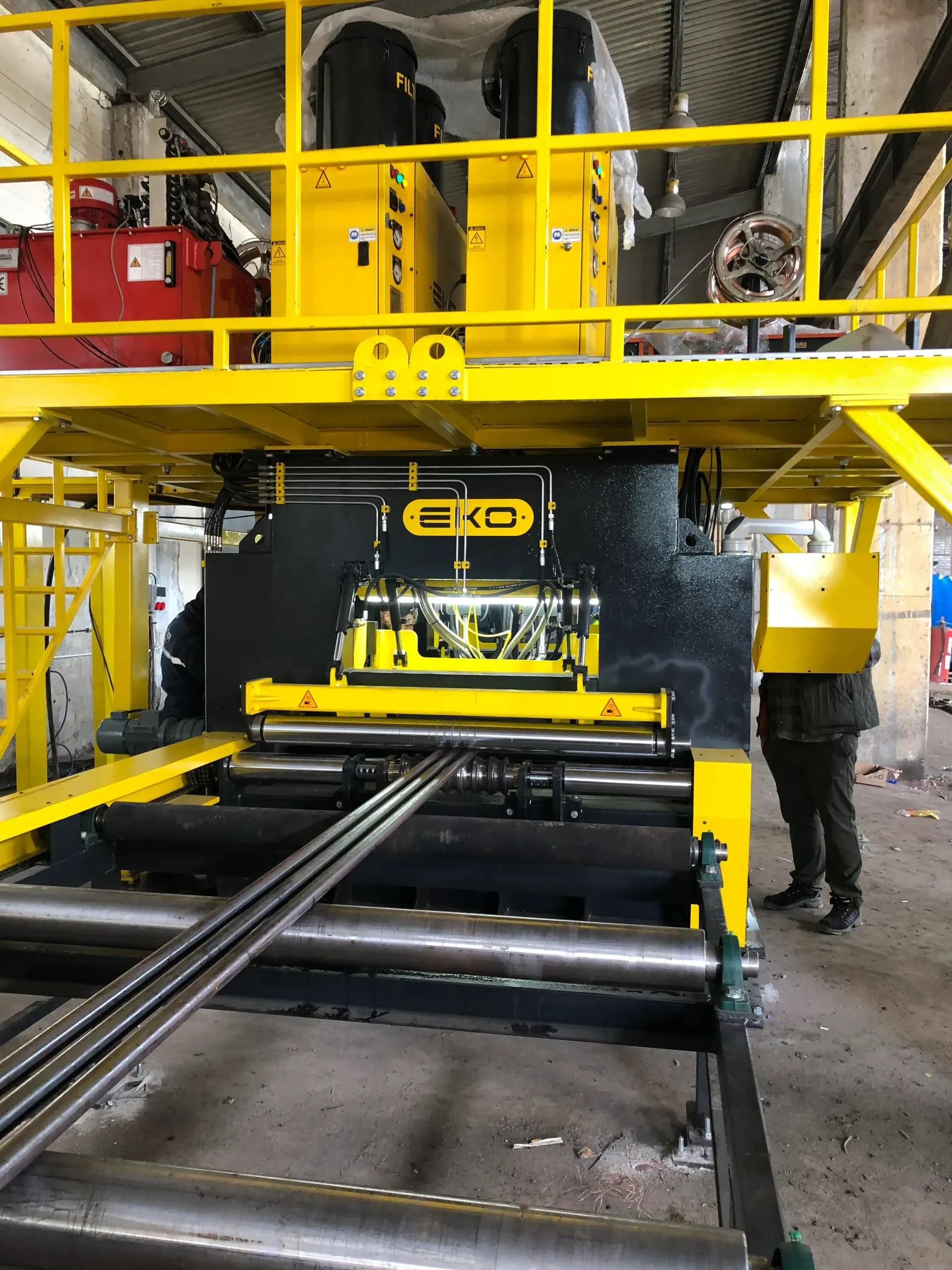

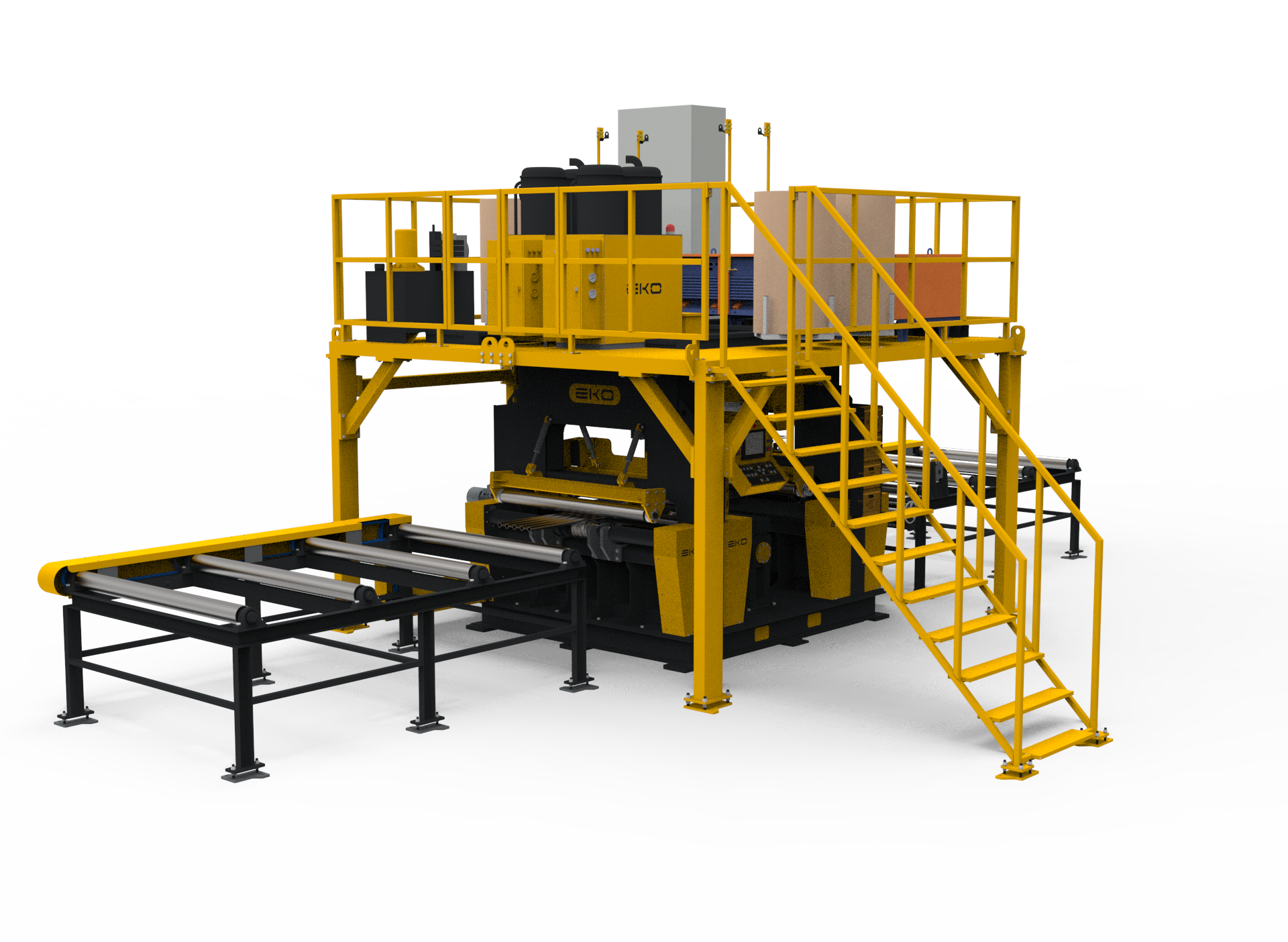

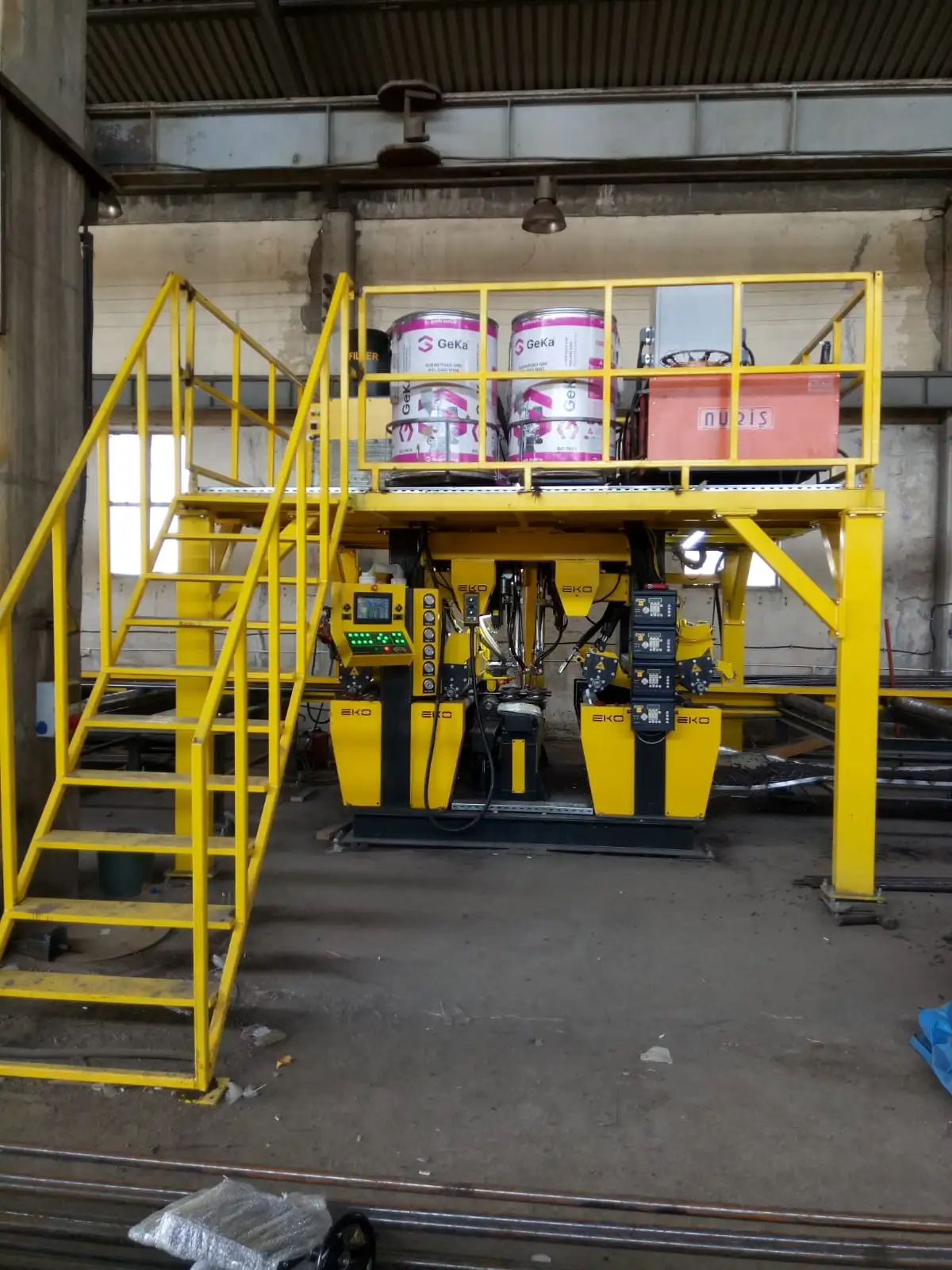

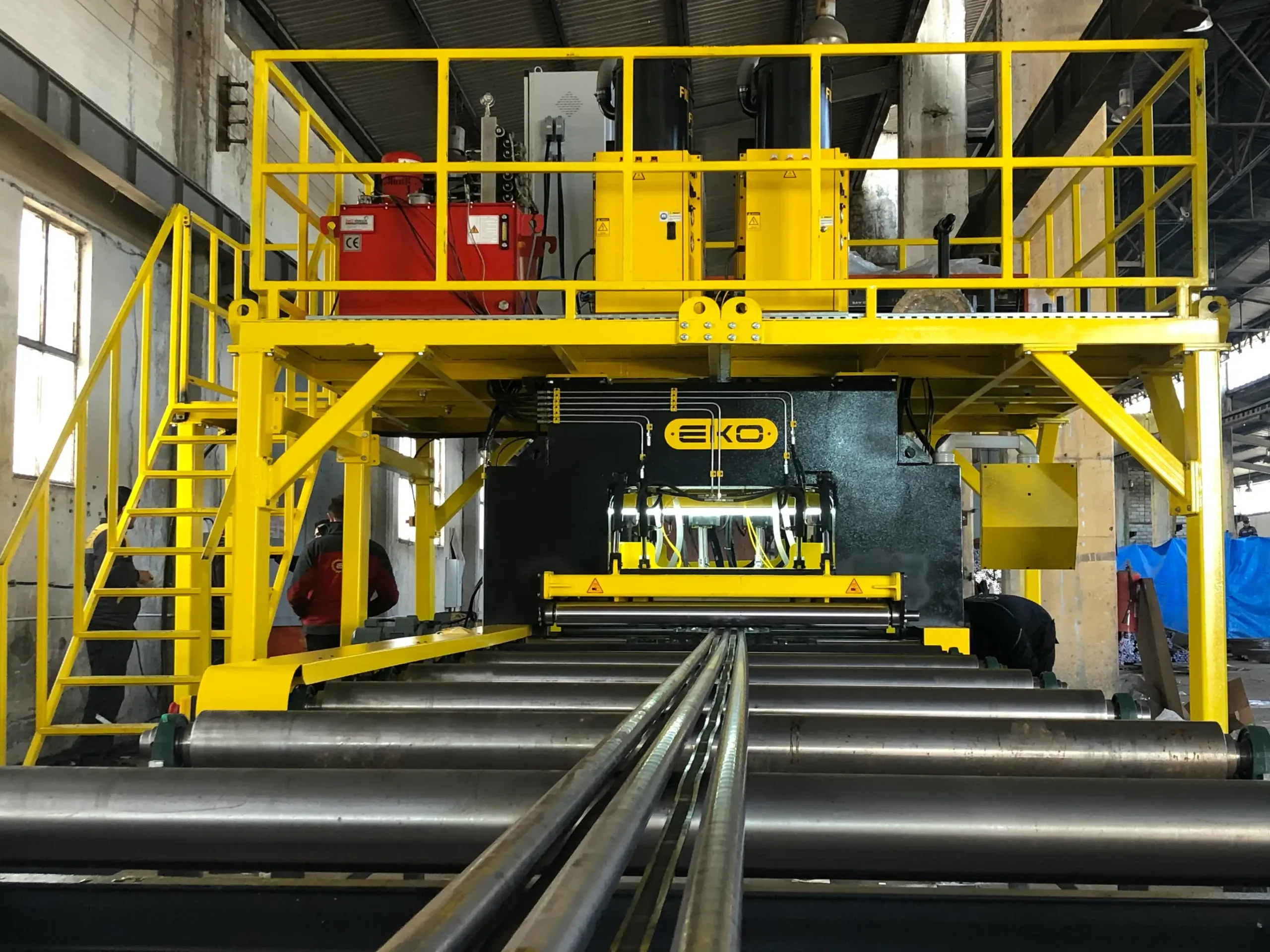

Membranplatten-Schweißsysteme bestehen aus drei Hauptkomponenten: einem Zuführtisch vor dem Schweißen, einer automatisierten Schweißstation und einem Abführtisch nach dem Schweißen. Diese Struktur gewährleistet eine vollständige Integration des Prozesses von Anfang bis Ende. Die mit Inverter-gesteuerten Motoren ausgestatteten Systeme ermöglichen eine präzise Einstellung der Schweißgeschwindigkeit durch den Bediener. Hydraulikzylinder und lineare Führungssysteme unterstützen zusätzlich die Leistungsfähigkeit der Anlage.

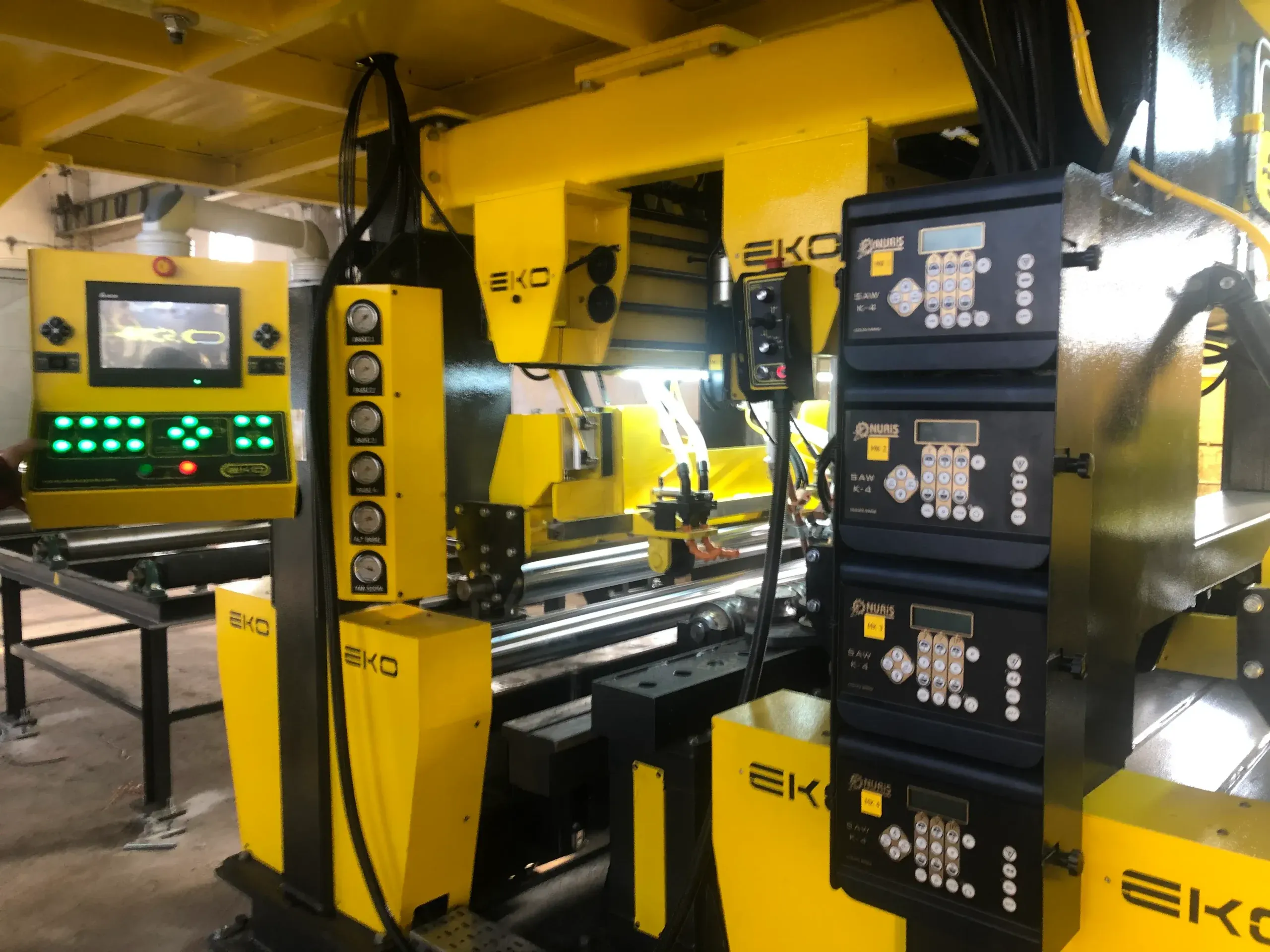

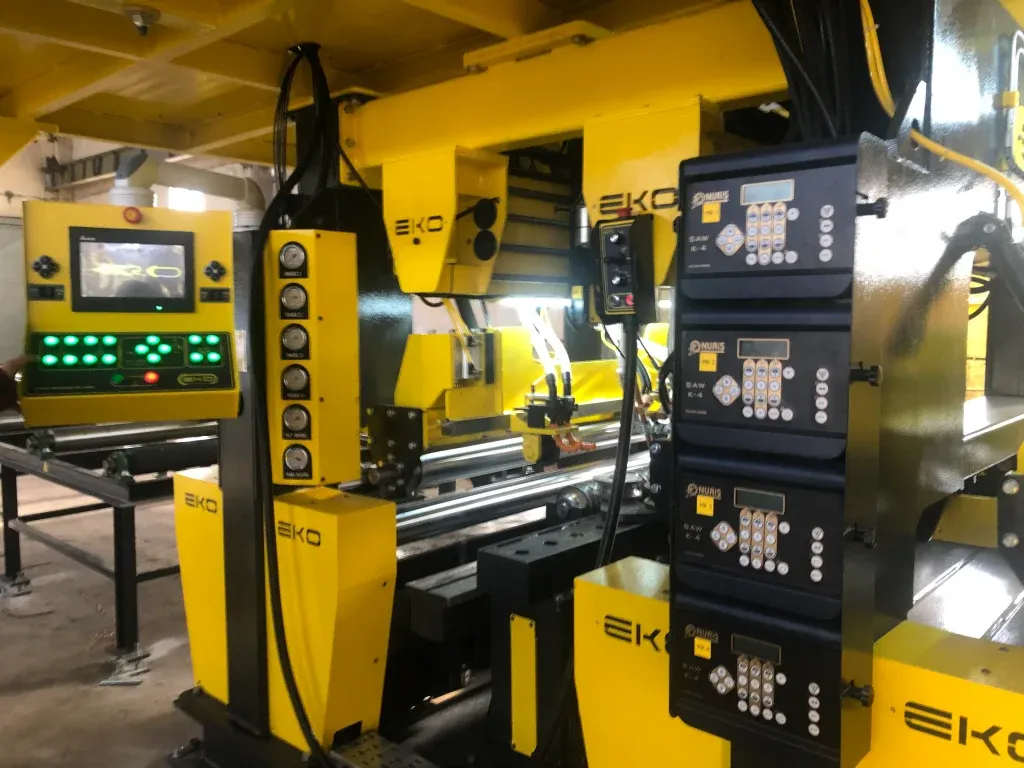

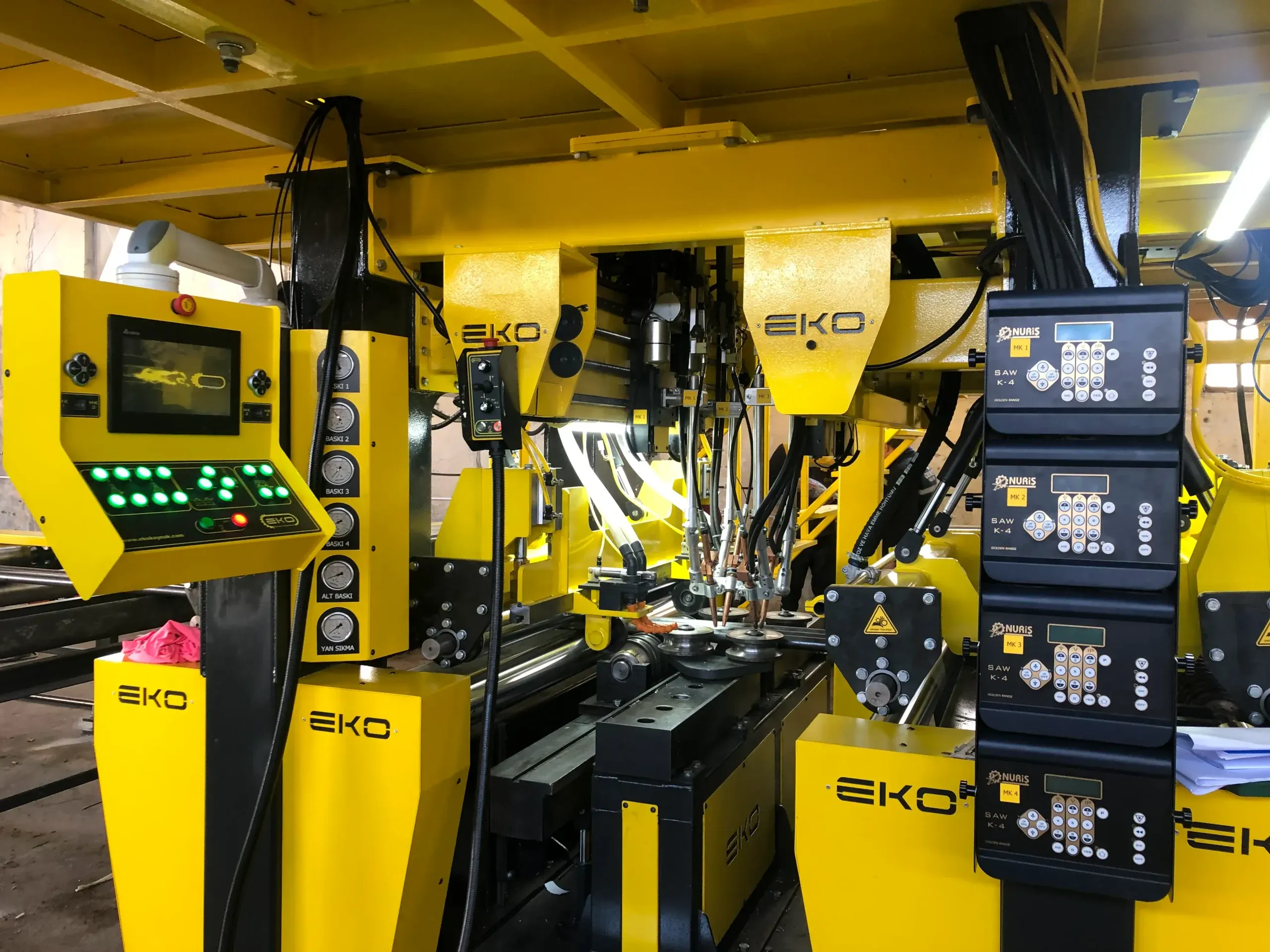

Die benutzerfreundliche Oberfläche mit Touchscreen-Steuerung sorgt für eine einfache Bedienung. Integrierte Staubabsaug- und Rückgewinnungssysteme reinigen während des Schweißens entstehende Partikel und tragen somit zur Verbesserung der Arbeitssicherheit bei. Membranplatten-Schweißsysteme sind die ideale Lösung für Industrieunternehmen, die auf Geschwindigkeit, Qualität und Effizienz setzen.

Highlights

  • Beidseitige Schweißfähigkeit: Durch gleichzeitiges Schweißen auf beiden Seiten wird die Nahtverformung minimiert und der Produktionsprozess deutlich beschleunigt.

  • Automatische Positionierung und hydraulische Steuerung: Das automatische Positionierungssystem minimiert Bedienfehler und wird durch proportional geregelte Hydraulikzylinder mit einstellbarer Geschwindigkeit und Druck unterstützt.

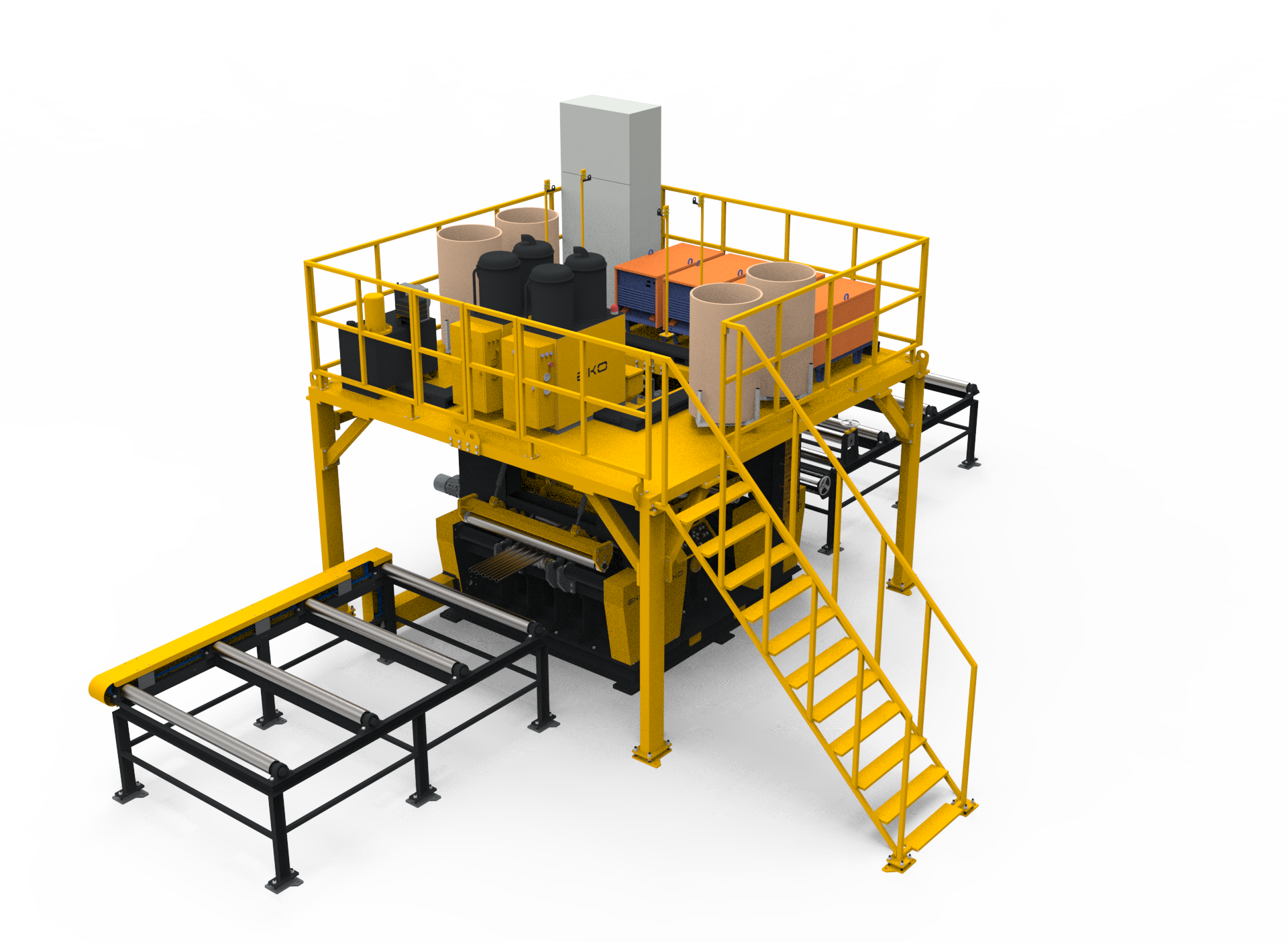

  • Integriertes Absaug- und Kontrollsystem: Schaltschrank, Absaugsystem und Schweißstromquellen sind auf einer Plattform integriert, wodurch der Platzbedarf reduziert und ein sauberer Arbeitsbereich geschaffen wird.

  • Digitale Überwachung und programmierbare Steuerung: Über das Bedienfeld können Systemparameter wie Öltemperatur und Druck überwacht sowie Schweißparameter automatisch programmiert werden.
