PE – 2 Achsen

PE-2-Achsen-Positioniersysteme sind hochpräzise mechanische Systeme, die in Schweißprozessen eine optimale Ausrichtung der Werkstücke ermöglichen. Mit der Fähigkeit, sich auf zwei unabhängigen Achsen – Drehen und Neigen – zu bewegen, erlauben sie es den Bedienern, Schweißarbeiten komfortabler und ergonomischer durchzuführen.

PE-2-Achsen-Positionierer bieten in industriellen Umgebungen eine hohe Leistung. Durch den Einsatz von spielfreien Zahnrädern und Getrieben wird eine maximale Effizienz bei der Kraftübertragung erreicht, während Niederspannungs-Steuerungssysteme die Sicherheit in den Vordergrund stellen. Dieses System ermöglicht eine sichere, schnelle und präzise Abwicklung der Produktionsprozesse.

Hocheffiziente Kraftübertragung mit spielarmen Zahnrädern und Untersetzungsgetrieben
Quellchassistransfer mit Kohlesystem
120°-Positionierungsfähigkeit
Fein regulierbare Rotationsgeschwindigkeit
Verschiedene Kommunikationsmöglichkeiten mit synchronisierten Systemen

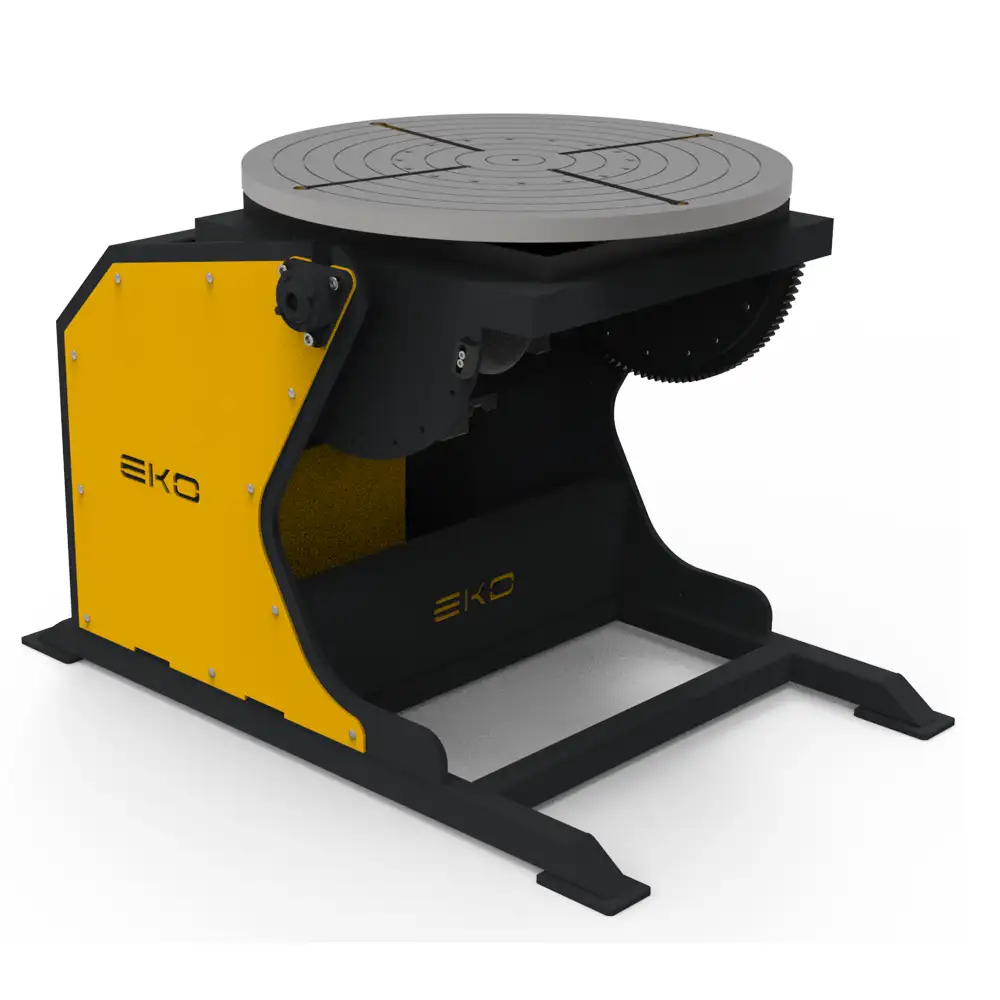

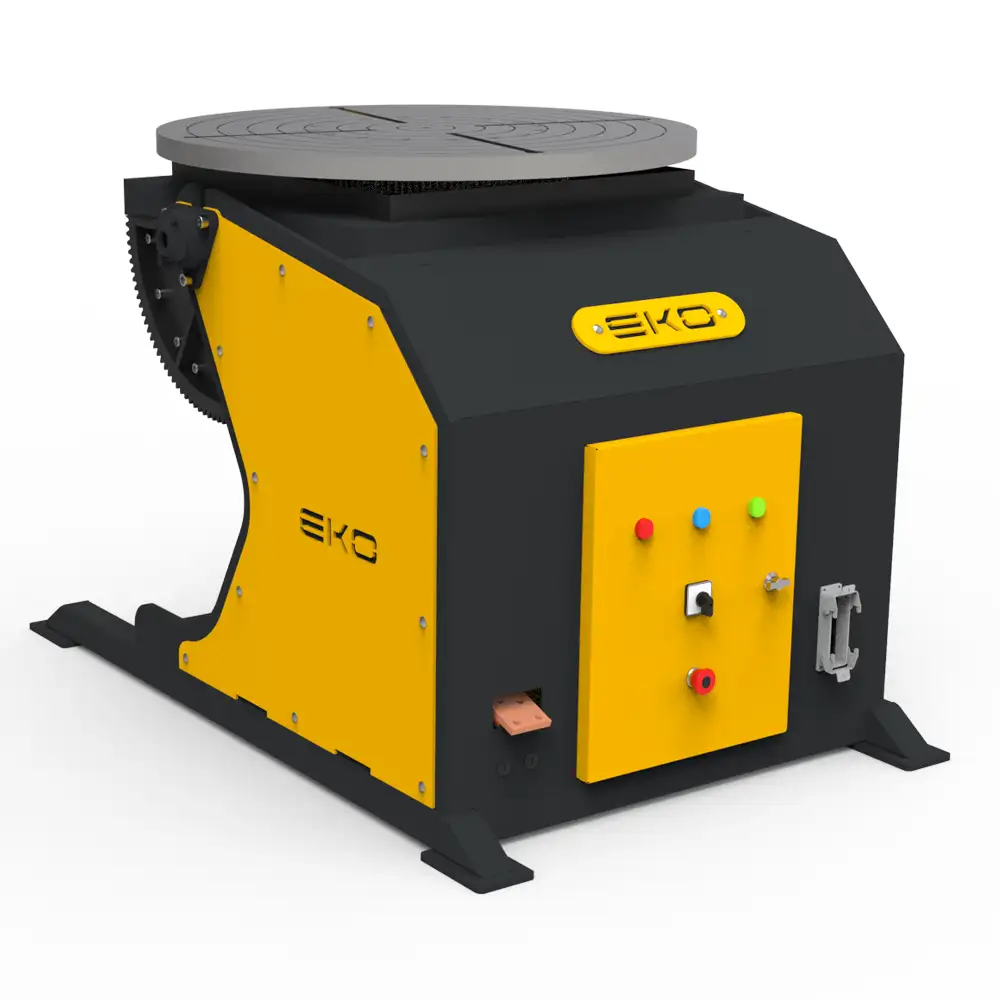

Produktfotos

Highlights

  • PE-2-Achsenpositionierer ermöglichen präzise Dreh- und Winkelpositionierungen von Werkstücken.
  • Das System bietet dank spielarmer Getriebe und Untersetzungsmechanismen eine hochpräzise Geschwindigkeitsregelung.
  • Es kann synchron mit Säulenauslegersystemen und anderen Schweißautomatisierungsgeräten betrieben werden.
    Es ist für den Einsatz in Schwerindustrieumgebungen konzipiert.
Technische Informationen

FEATURES

PE-500

PE-1000

PE-2000

PE-3000

PE-5.000

PE-10.000

PE-20.000

Maximum Loading Capacity

Kg

500

1000

2000

3000

5.000

10.000

20.000

Eccentricity (Rotation)

mm

200

200

200

200

200

200

200

Eccentricity (Lifting)

mm

200

200

200

200

200

200

200

Flexture Angle

Degree

120

120

120

120

120

120

120

Connection Canals

Ad

4

4

6

6

8

8

8

Chasis Ampere

A

400

400

400

400

800

800

800

Flexture Speed

sn

30

45

60

60

120

180

180

Rotation Speed

dev/dk

0,15-1,15

0,15-1,15

0,1-1

0,075-0,75

0,075-0,75

 0,050-0,5

 0,030-0,3

FEATURES

PE-500

PE-1000

PE-2500

PH-5000

PH-10.000

PH-20.000

PH-40.000

 ØD

mm

700

900

1100

1350

1500

1750

2000

W

mm

700

900

1000

1250

1430

1600

1900

L

mm

700

1250

1600

2000

2250

2350

3000

H

mm

900

965

1120

1275

1500

1700

1750
