PT-Serie – 2 Achsen

PT-Serie – 2-Achsen-Positioniersysteme sind fortschrittliche Geräte, die in Schweiß-, Montage- und anderen Fertigungsprozessen eine präzise und sichere Positionierung von Werkstücken ermöglichen. Diese Positionierer sind speziell für große und schwere Werkstücke konzipiert und verfügen über eine hohe Tragfähigkeit sowie eine robuste Gehäusestruktur.

Die 2-Achsen-Positionierer der PT-Serie lassen sich in Automatisierungssysteme integrieren und können synchron mit verschiedenen Schweißmaschinen wie Säulen-Boom-Systemen betrieben werden. Mit digitalen oder analogen Steuerungsoptionen bieten diese Systeme den Bedienern eine benutzerfreundliche Handhabung und bringen zudem erhebliche Vorteile in Bezug auf Arbeitssicherheit. Diese Positionierer vereinen Geschwindigkeit, Präzision und Sicherheit in der industriellen Fertigung und sind zu einem unverzichtbaren Bestandteil moderner Produktionslinien geworden.

Quellchassistransfer mit Kohlesystem
Verschiedene Kommunikationsmöglichkeiten mit synchronisierten Systemen
Fein regulierbare Rotationsgeschwindigkeit
Anpassung an die gewünschte Höhe
Hocheffiziente Kraftübertragung mit spielarmen Zahnrädern und Untersetzungsgetrieben

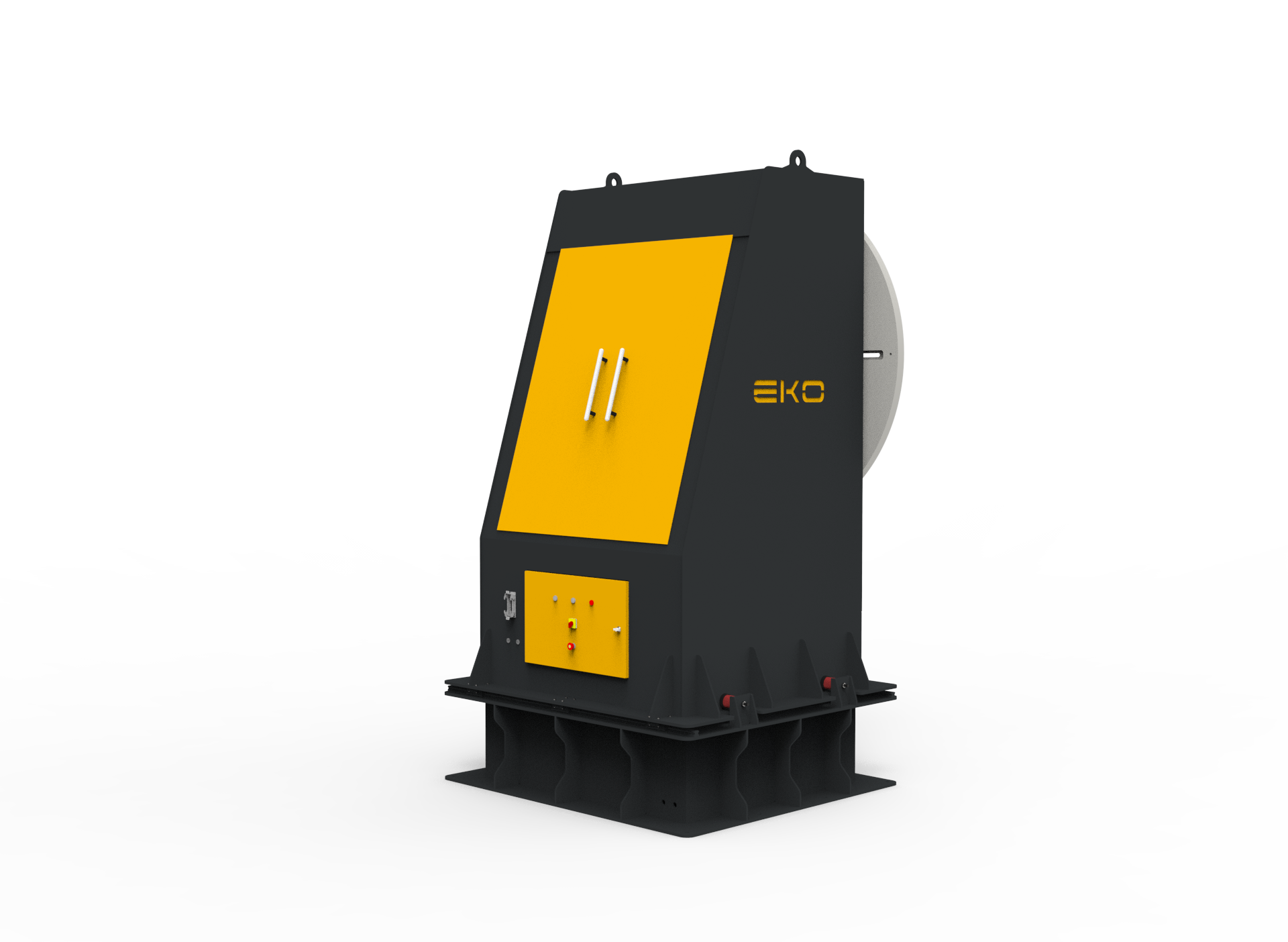

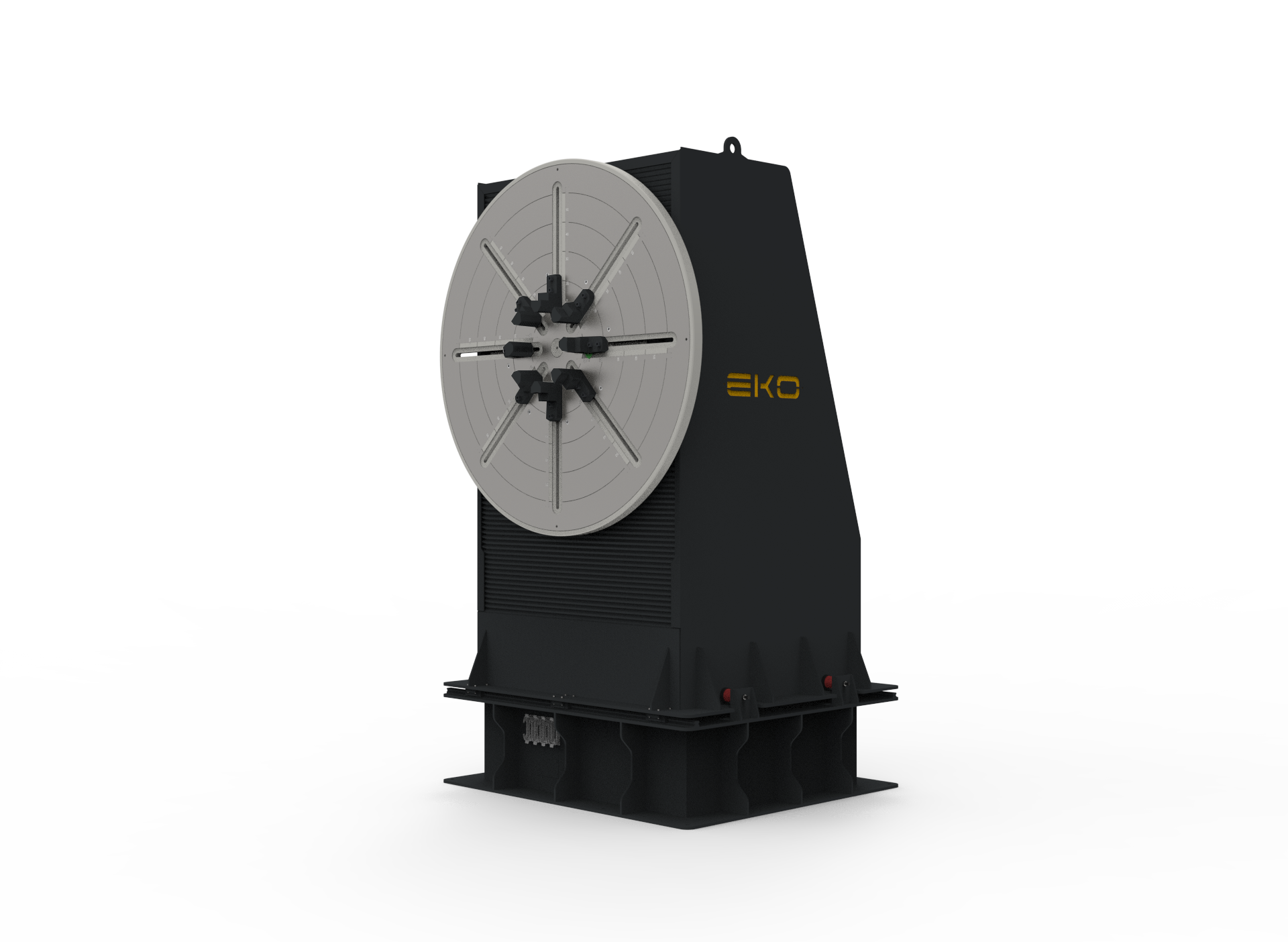

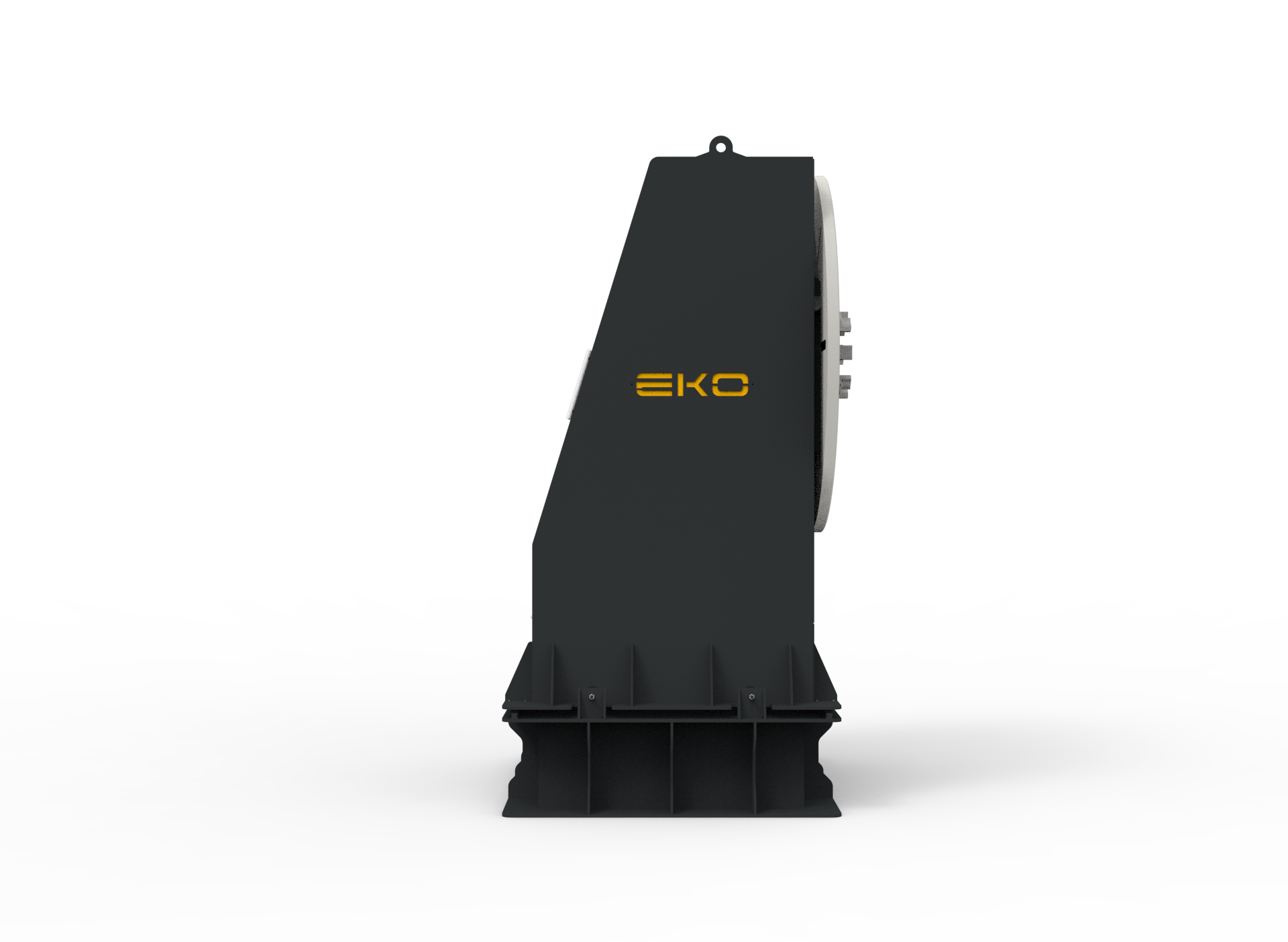

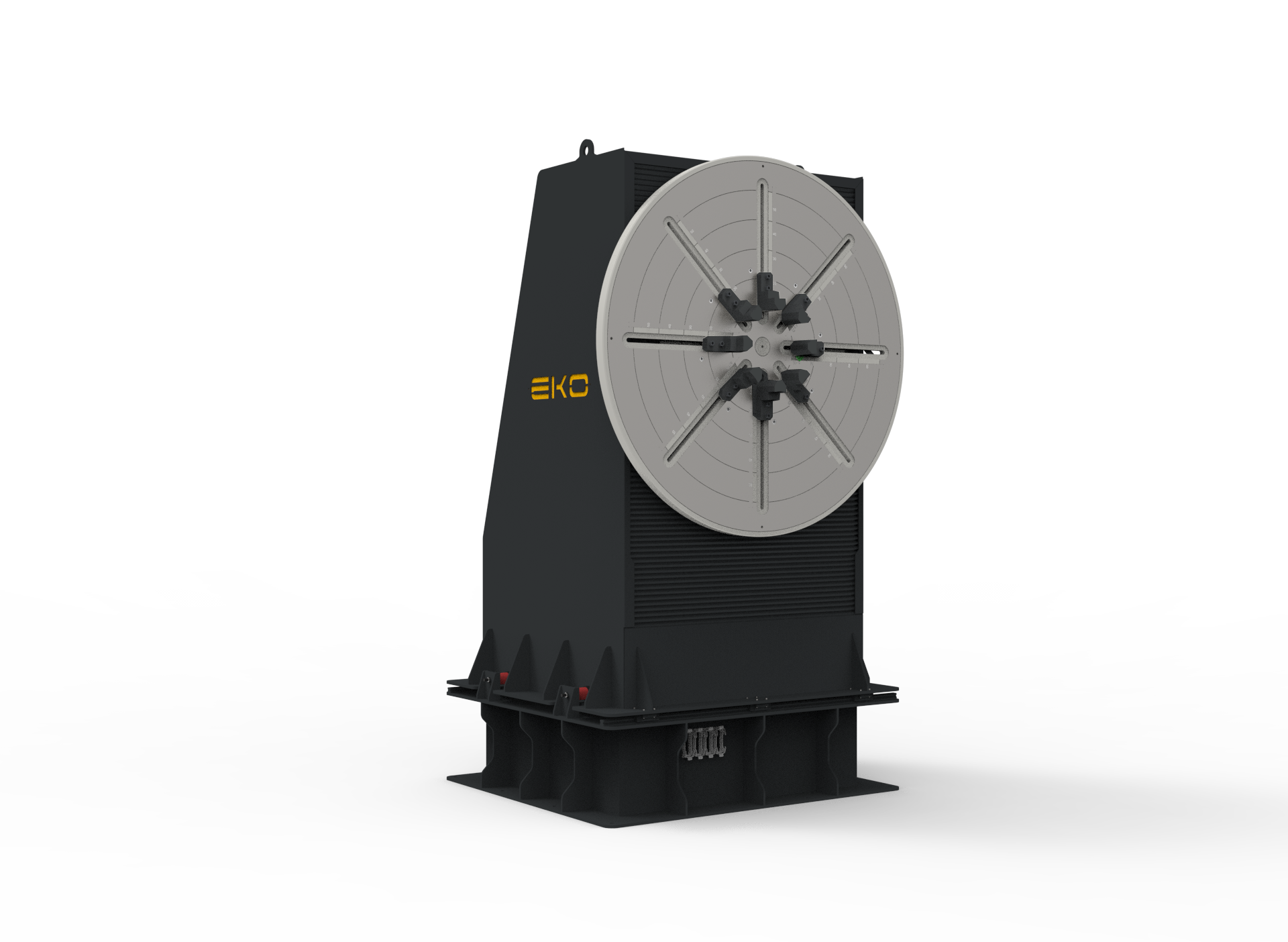

Produktfotos

Highlights

  • Die 2-Achsen-Positionierer der PT-Serie ermöglichen präzise Dreh- und Winkelpositionierungen von Werkstücken.
  • Spielarme Getriebe und leistungsstarke Motoren sorgen für vibrationsfreie und gleichmäßige Rotation der Werkstücke.
  • Sie arbeiten synchron mit Säulenauslegersystemen und anderen Schweißautomatisierungsgeräten.
  • Sie sind für den Einsatz in anspruchsvollen Industrieumgebungen konzipiert.
Technische Informationen

 FEATURES

PT-500

PT-1000

PT-2500

PT-5000

PT-10000

PT-20000

PT-40000

Max. Loading Capacity

Kg

500

1000

2500

5000

10.000

20.000

40.000

Eccentricity (Rotation)

mm

200

200

200

200

200

200

200

Eccentricity (Lifting)

mm

200

200

200

200

200

200

200

Connection Channels Flexture Angle

Ad

4

4

6

6

8

8

8

Chasis Ampere

A

400

400

400

400

800

800

800

Rotation Speed

mm

1100

1510

1650

1750

2300

4000

4250

FEATURES

PT-500

PT-1000

PT-2500

PT-5000

PT-10000

PT-20000

PT-50000

ØD

mm

700

900

1100

1350

1500

1750

2000

W

mm

700

900

1000

1250

1430

1600

1900

L

mm

700

1250

1600

2000

2250

2350

3000

H

mm

900

965

1120

1275

1500

1700

1750
