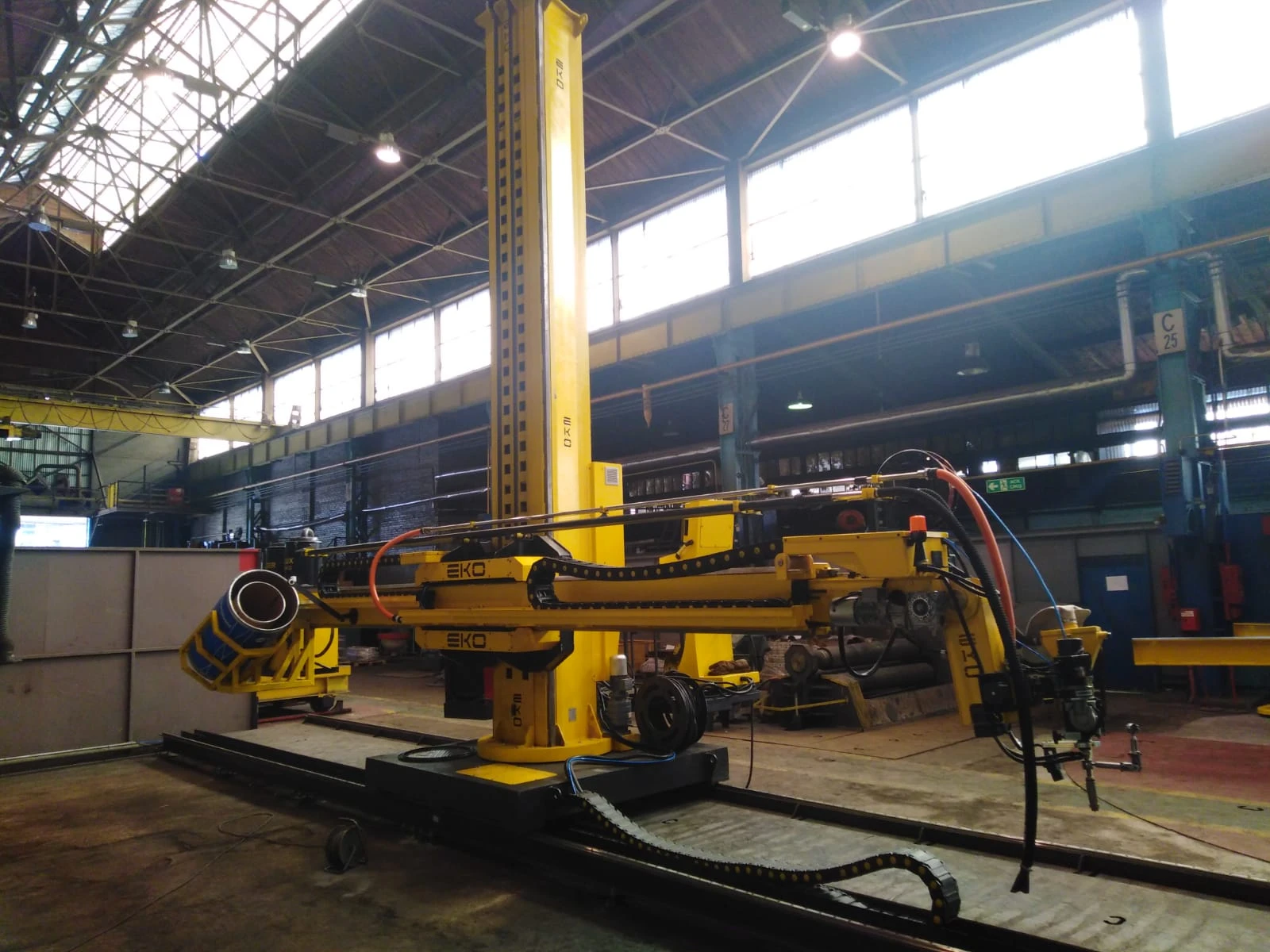

Schwergängige Säulen-Ausleger-Systeme sind Systeme mit hoher Belastbarkeit und starken technischen Eigenschaften, die für das Schweißen von großformatigen und schweren Werkstücken konzipiert sind. Diese Systeme finden in Branchen wie Energie, Schiffbau, Stahlbau und Schwerindustrie ein breites Anwendungsspektrum.

Ein hervorstechendes Merkmal der Schwergangsysteme sind ihre hohe Tragfähigkeit und die langen Auslegerarme. Diese Systeme verfügen über leistungsstarke motorisierte Drehkolonnen und Mechanismen, die eine präzise Bewegung auf linearen Führungen ermöglichen, um sehr große Werkstücke zu bearbeiten.

Dank der robusten und
ergonomischen Gehäusestruktur
präzise Bewegung.

Präzise Bewegung
Fähigkeit dank
Linearschienen

Maximale
Sicherheit

Verschiedene Kommunikationsmöglichkeiten mit synchronisierten Systemen

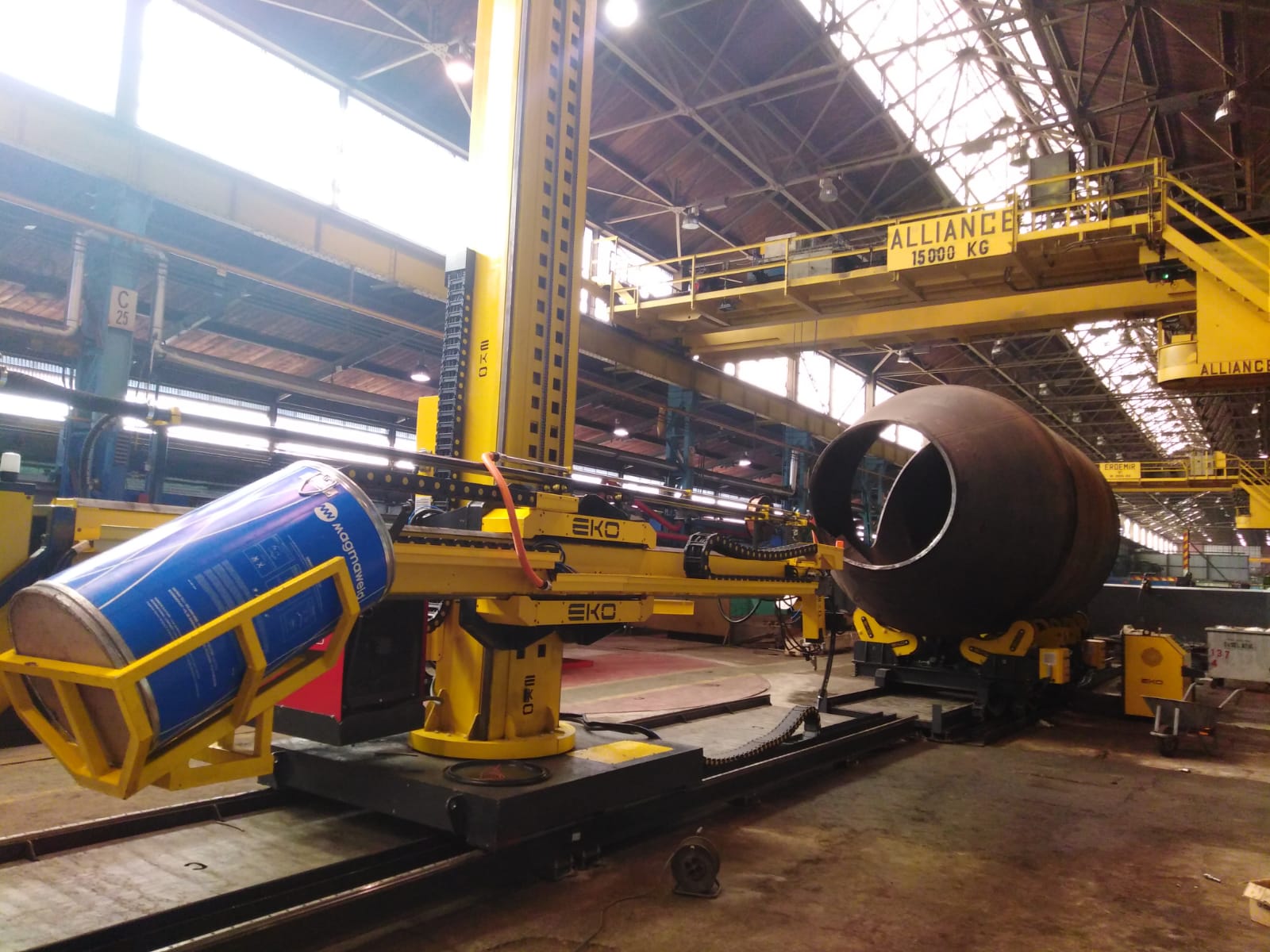

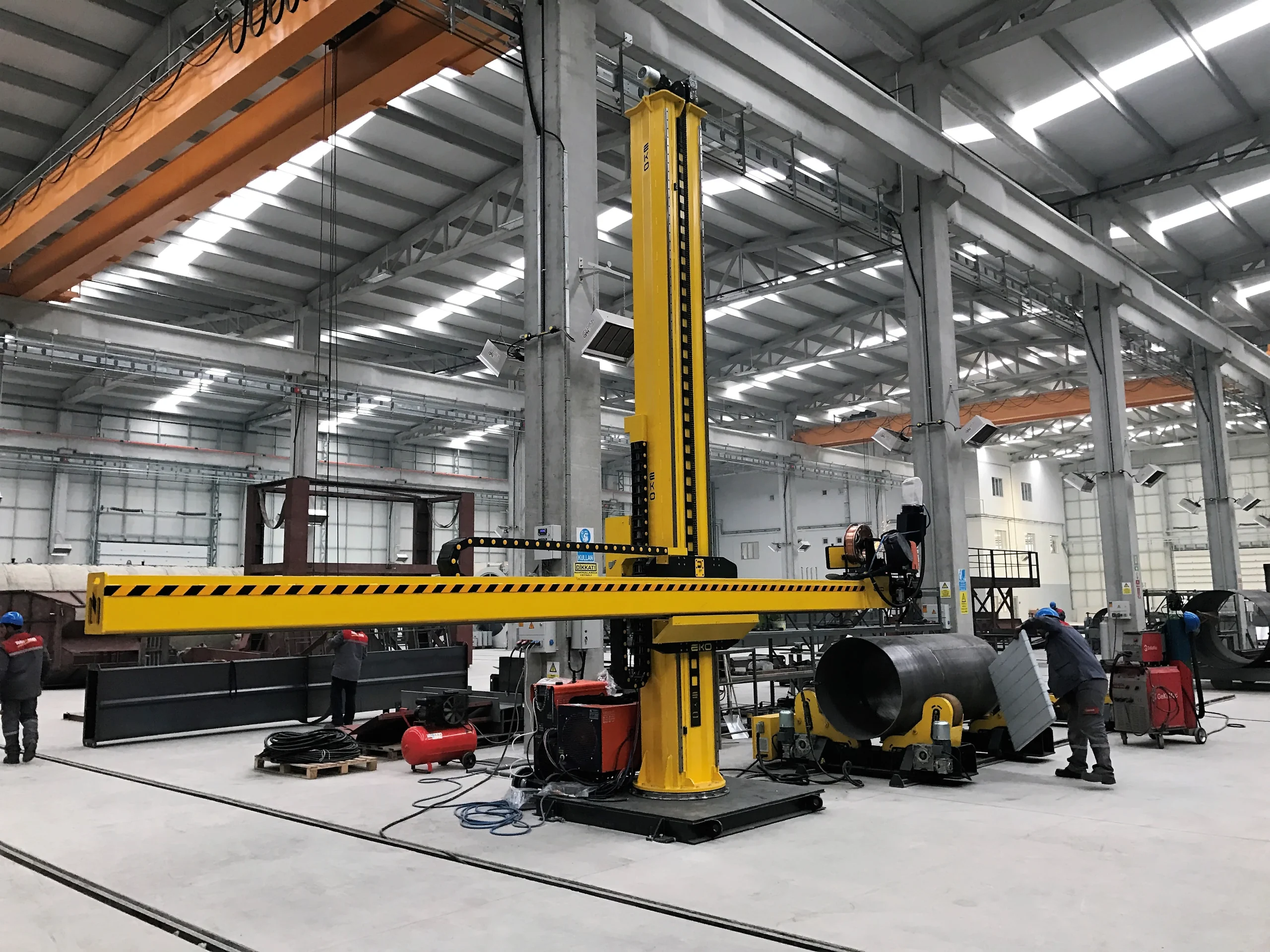

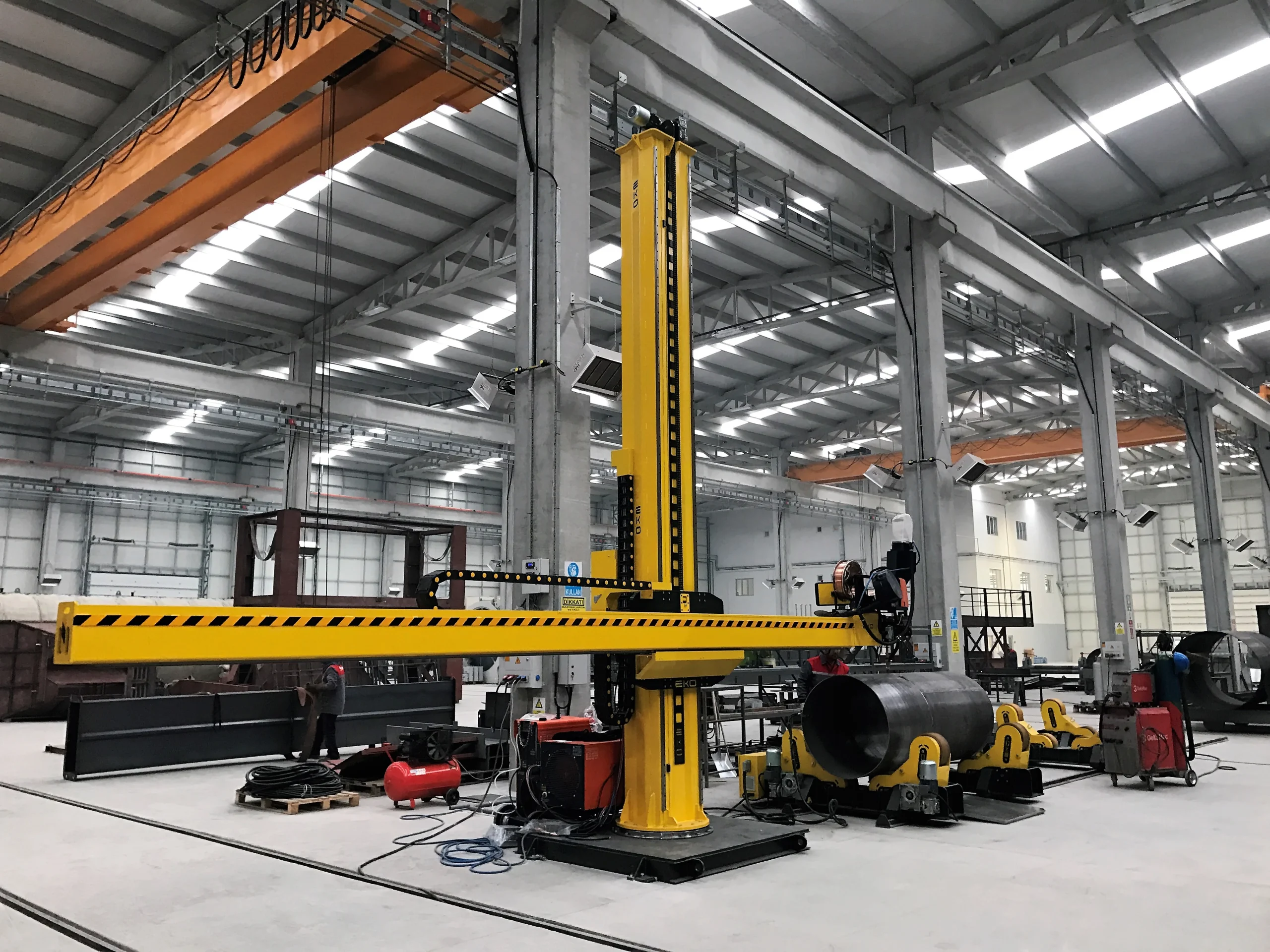

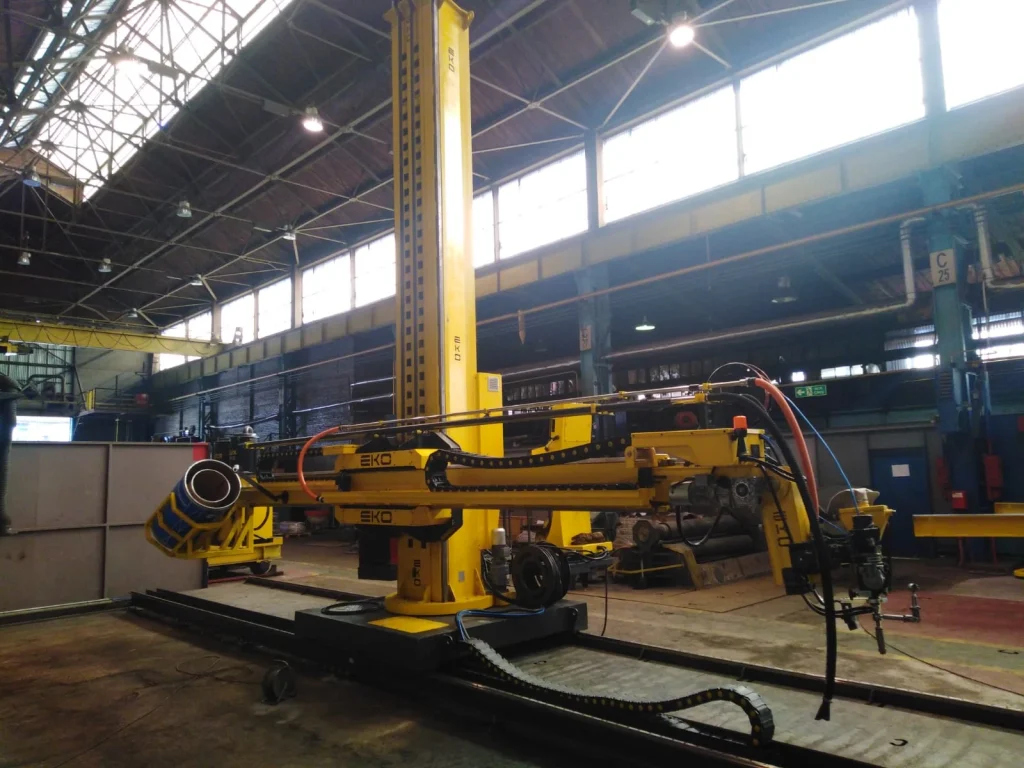

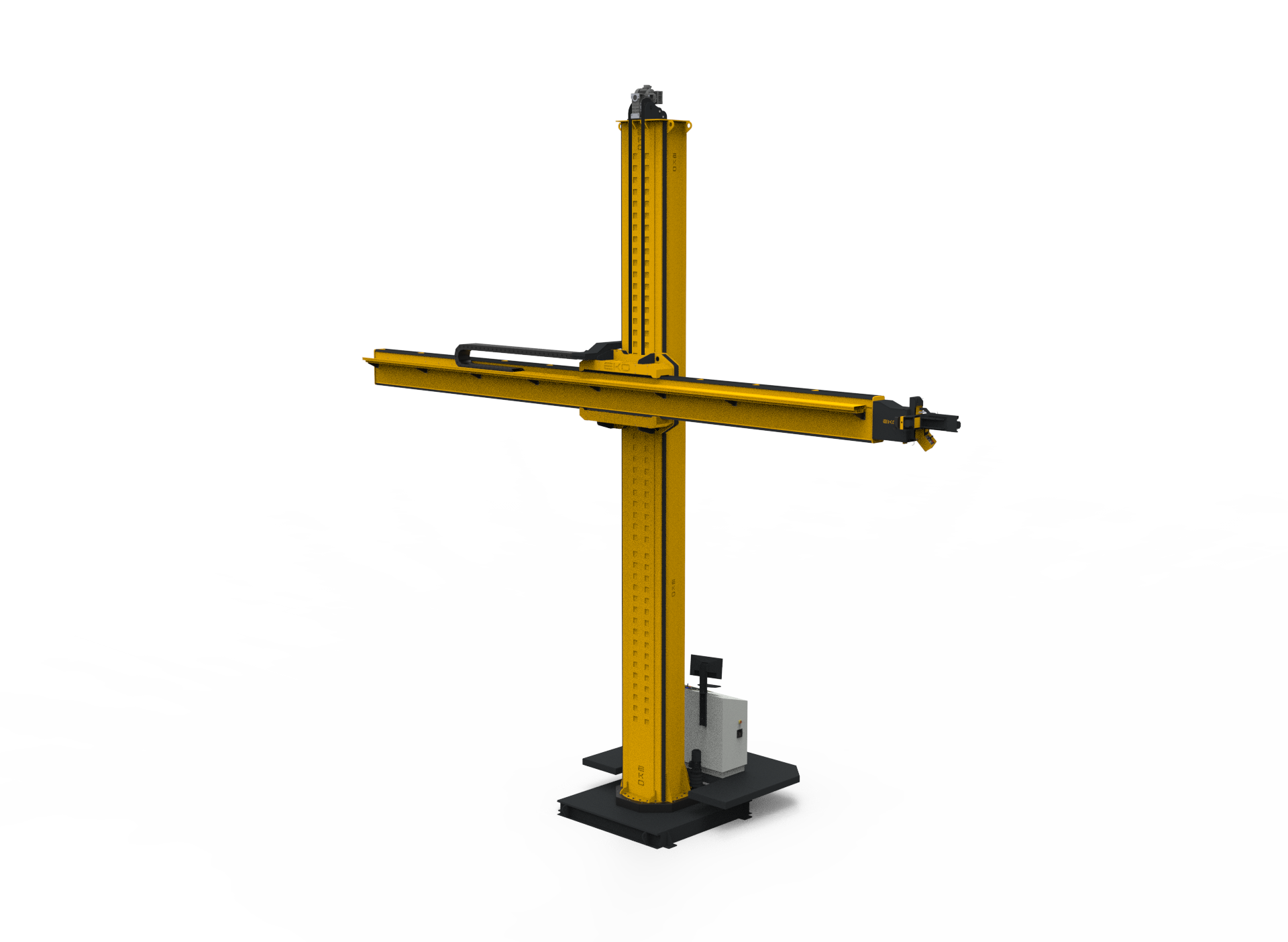

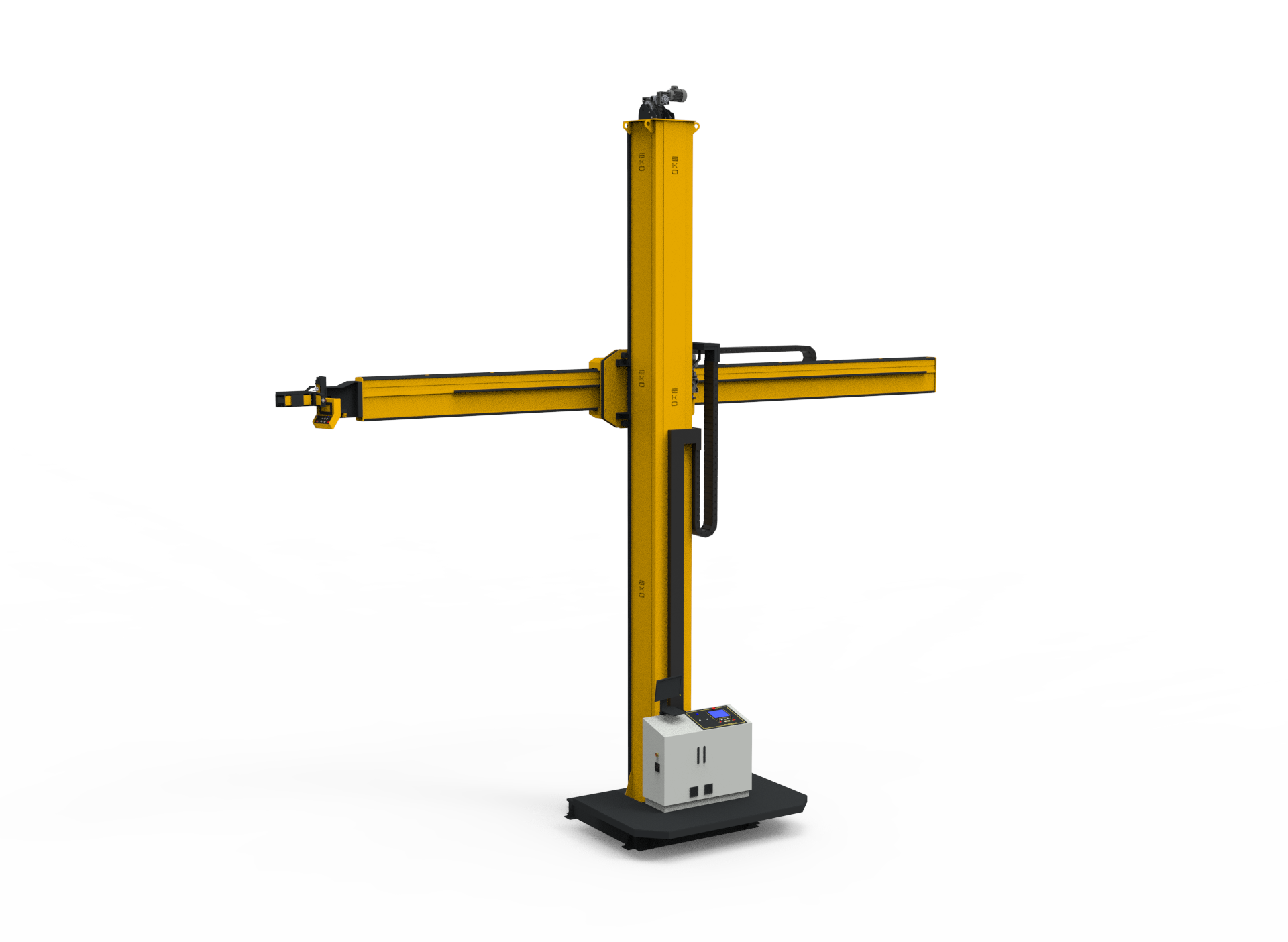

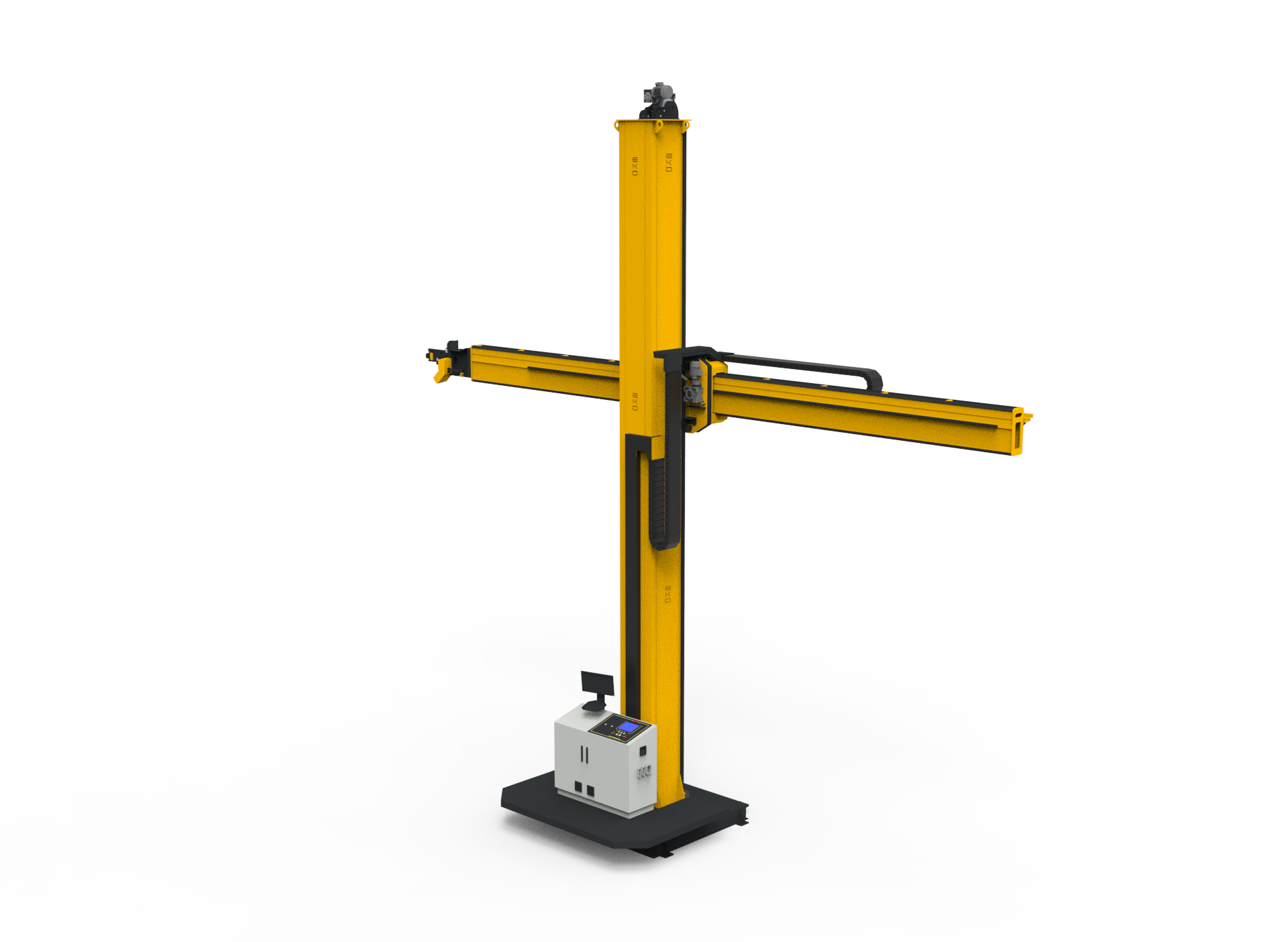

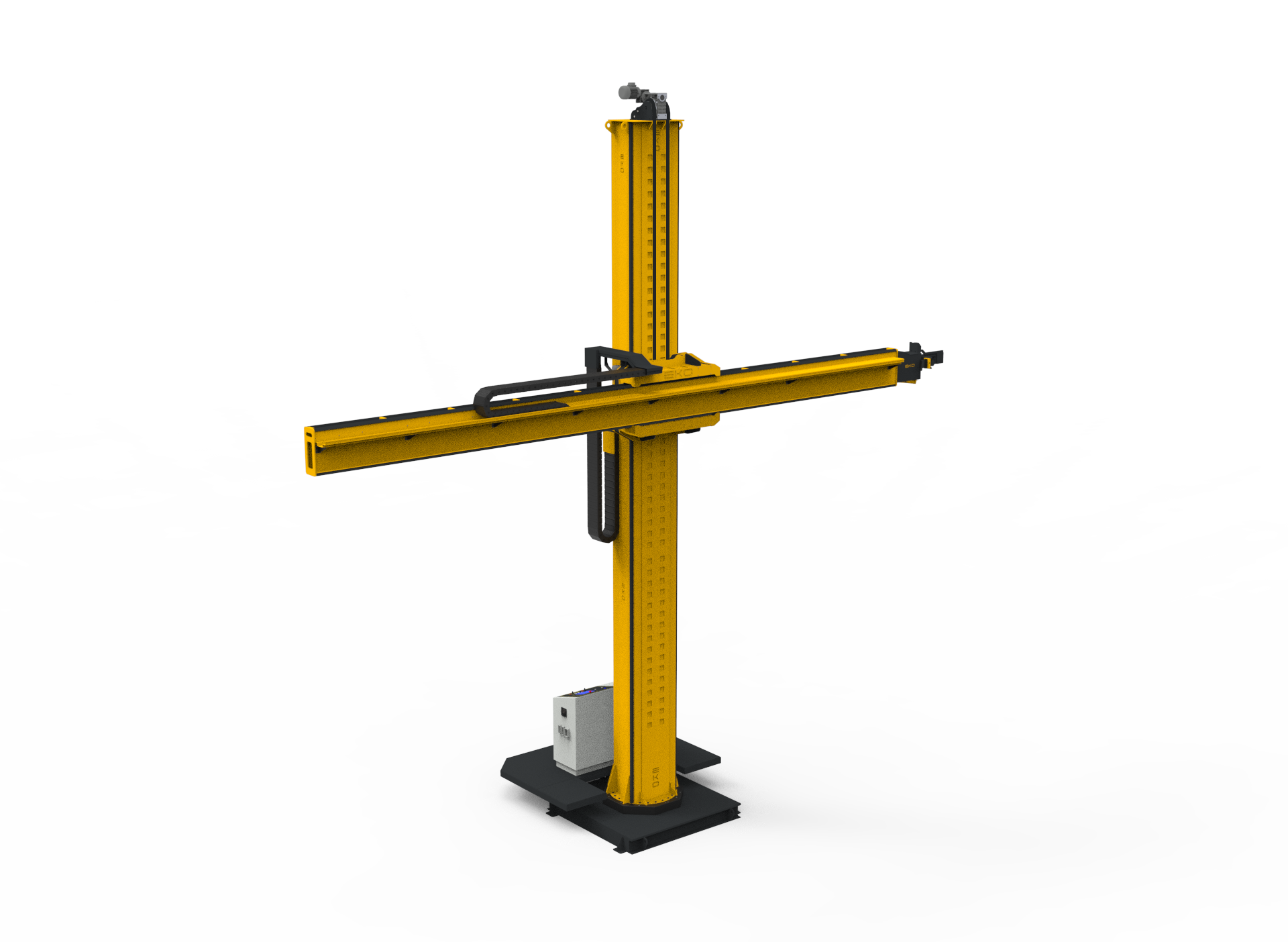

Produktfotos
Highlights
  • Verfügt über eine hohe Tragfähigkeit und eine robuste Gehäusestruktur.

  • Dank Motoren mit hohem Drehmoment und Schwerlast-Getriebesystemen wird eine vibrationsfreie und stabile Rotation schwerer Werkstücke gewährleistet.

  • Diese Systeme können in Automatisierungssysteme integriert und mit PLC-gestützten Steuereinheiten synchron betrieben werden.

Technische Informationen

FEATURES

MODELS

EKBM 6X6

EKBM 7X7

EKBM 8X8

EKBM 9X9

EKBM 10X10

Effective Working Gap

m

6

7

8

9

10

Boom Working Gap

mm

1100-7100

1100-8100

1500-9500

1500-10500

1500-11500

Column Working Gap

mm

820-6820

820-7820

1100-9100

1100-10100

1100-11100

Total Height

mm

7850

8950

9730

11080

12130

Bottom Chassis Dimensions

mm

1750X1750

2000X2000

2250X2250

2500X2500

2750X2750

Boom Speed

mm/min

100-1000

100-1000

100-1000

100-1000

100-1000

Lifting Speed

mm/min

2000

2000

2000

2000

2000

Boom Load Capacity

kg

300

250

200

150

100

Manuel Rotation

-

Yes

Yes

Yes

Yes

Yes

Motorized Rotation

-

Optional

Optional

Optional

Optional

Optional

Operator Seat

-

Optional

Optional

Optional

Optional

Optional

Remote Control

-

Digital

Dijital

Dijital

Dijital

Dijital

Walking on Rails

-

Optional

Optional

Optional

Optional

Optional

Height Distance Sensor

-

Optional

Optional

Optional

Optional

Optional

Seam Tracking System

-

Optional

Optional

Optional

Optional

Optional
