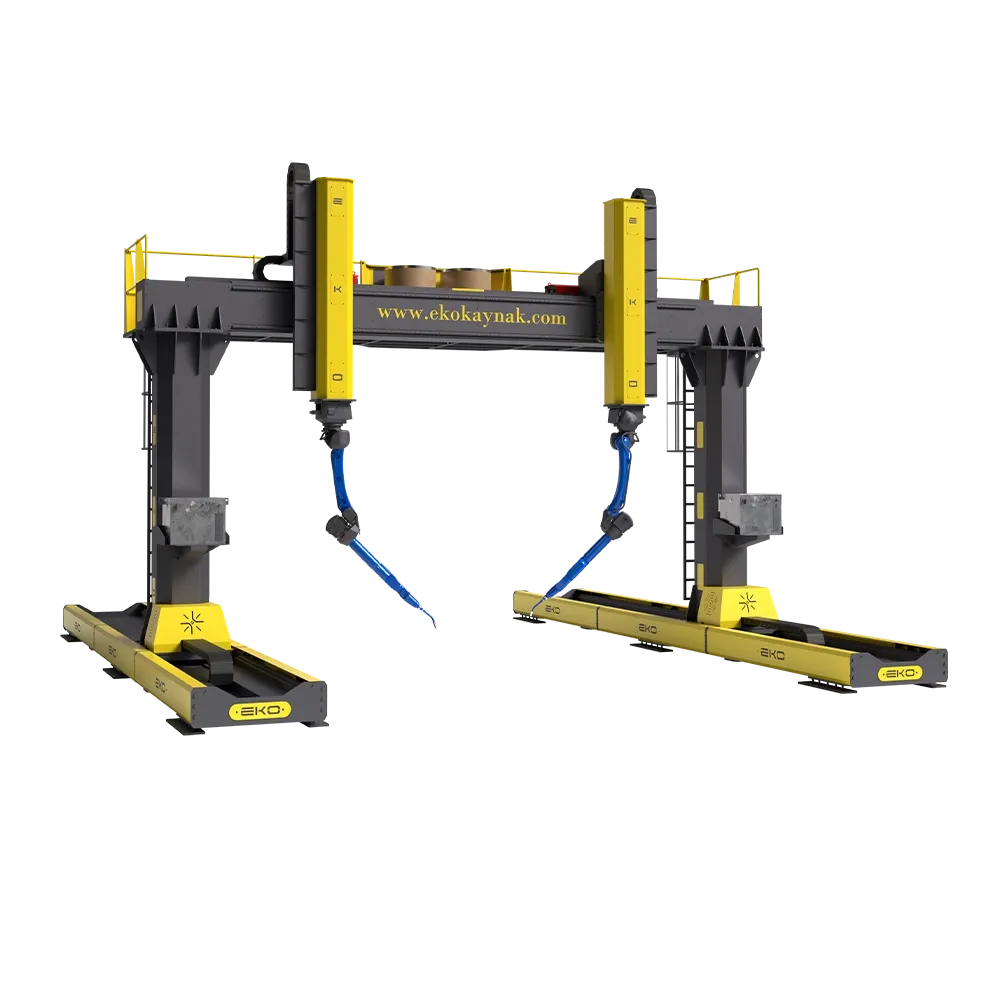

SGA-SERIE

Schiebeportal (unten)

Standardfunktionen

Präzise Bewegungen dank robuster und ergonomischer Gehäusestruktur
Verwendung eines spielfreien Zykloidgetriebes
Vollständige Kompatibilität mit verschiedenen Robotersystemen wie ABB, Fanuc, Kuka und Yaskawa
Einfache Bedienung dank externer Servomotor- und SPS-Steuerung
Sonderanfertigung nach Kundenwunsch in gewünschten Maßen und Gewichten

Technische Informationen

Technical data		SGA0 HEAVY DUTY PILLAR GANTRY
L1		mm	2800
			3300
			3800
			4300
L2		m	3-6-9-38
Y AXES	STROKE (A)	mm	3000
			4500
			6000
	Max. Payload	kg	2000
	Max. Speed	m / s	0,5
Z AXES	STROKE (B)	mm	1500
			2000
			2500
	Max. Payload	kg	500
	Max. Speed	m / min.	30
X ( SLIDER) AXES	Max. Payload	kg	10.000
	X Module Lengths	m	3-6-9-38
	Max. Speed	m / min.	20
	Total Lenght	mm	Stroke+ 1250
Recommended Servo Motors	ABB, FANUC, KUKA ,MITSUBISHI, PANASONIC, SCHNEIDER, SIEMENS, YASKAWA
