Schiebeportal (oben)

Standardfunktionen

Präzise Bewegungen dank robuster und ergonomischer Gehäusestruktur
Verwendung eines spielfreien Zykloidgetriebes
Vollständige Kompatibilität mit verschiedenen Robotersystemen wie ABB, Fanuc, Kuka und Yaskawa
Einfache Bedienung dank externer Servomotor- und SPS-Steuerung
Sonderanfertigung nach Kundenwunsch in gewünschten Maßen und Gewichten

Technische Informationen

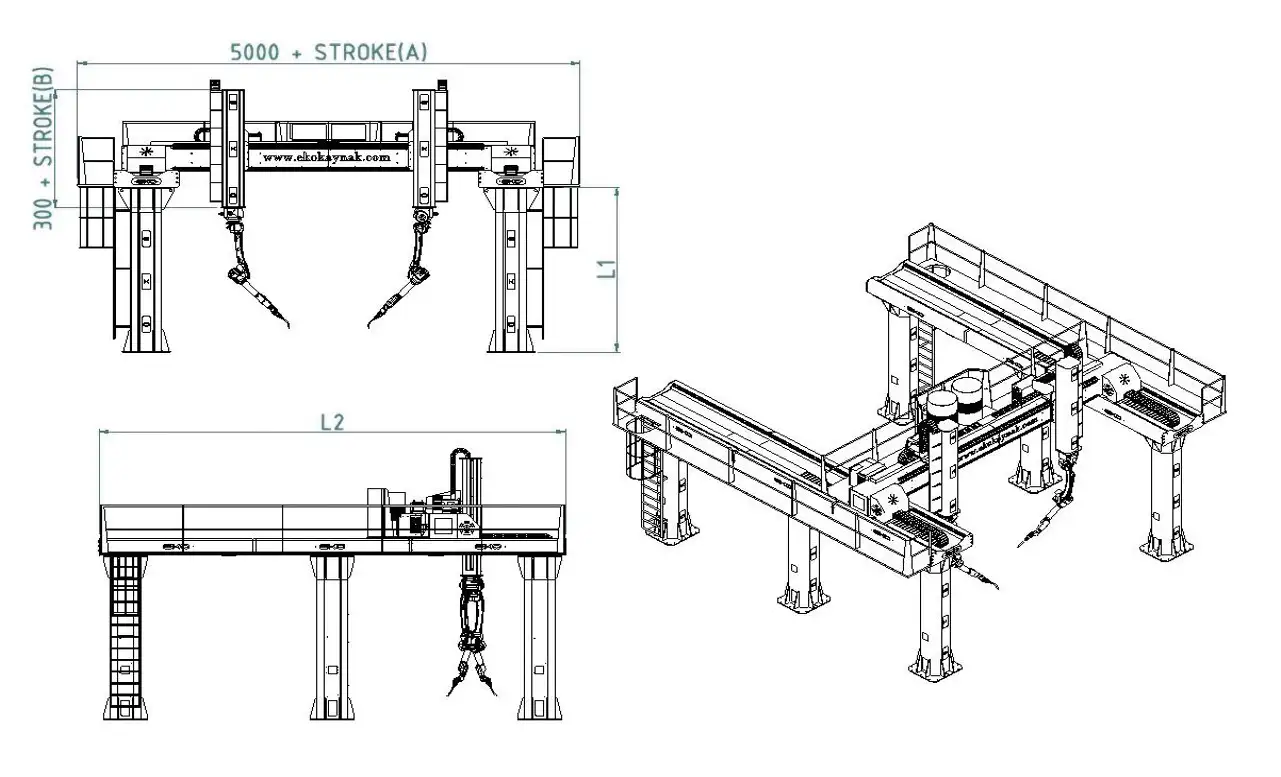

Technical data		SGU0 HEAVY DUTY PILLAR GANTRY
L1		mm	2800
			3300
			3800
			4300
L2		m	3-6-9-38
Y AXES	STROKE (A)	mm	3000
			4500
			6000
	Max. Payload	kg	2000
	Max. Speed	m / s	0,5
Z AXES	STROKE (B)	mm	1500
			2000
			2500
	Max. Payload	kg	500
	Max. Speed	m / min.	30
X ( SLIDER) AXES	Max. Payload	kg	10.000
	X Module Lengths	m	3-6-9-38
	Max. Speed	m/ min.	20
	Total Lenght	mm	Stroke+ 1250
Recommended Servo Motors	ABB, FANUC, KUKA ,MITSUBISHI, PANASONIC, SCHNEIDER, SIEMENS, YASKAWA

SGU-SERIE
